Ściany, stropy, sufity i dachy mogą się składać z równoległych warstw.
Warstwa może się składać z pojedynczej ciągłej warstwy materiału (takiego jak sklejka) lub wielu materiałów (takich jak płyta gipsowo-kartonowa, kształtowniki, izolacja, przestrzenie powietrzne, cegły i poszycie). Dodatkowo każda warstwa wewnątrz elementu ma właściwe sobie zastosowanie. Przykładowo niektóre warstwy dają wsparcie konstrukcyjne, podczas gdy inne działają jako bariery termalne. Program Revit uwzględnia funkcję każdej warstwy i umożliwia łączenie odpowiednich warstw w sąsiednich konstrukcjach złożonych, dopasowując je według znaczenia funkcyjnego.
Możesz przedstawić każdą warstwę przez ustawienie jej materiału, grubości i funkcji. Gdy poziom szczegółowości widoku jest ustawiony na Średni lub Wysoki, reprezentowane są warstwy elementu złożonego. Linie między warstwami w konstrukcji złożonej są wyświetlane z użyciem podkategorii elementu Wspólne krawędzie. Można nadpisać warstwy obiektu nadrzędnego, dzięki czemu uzyskuje się dodatkową kontrolę nad wyświetlaniem warstw w konstrukcji złożonej. W widoku o niskim poziomie szczegółowości wyświetlane są tylko obwiednie elementu złożonego. Wzór i kolor wypełnienia w niskiej szczegółowości można ustawić we właściwościach typu elementu złożonego.

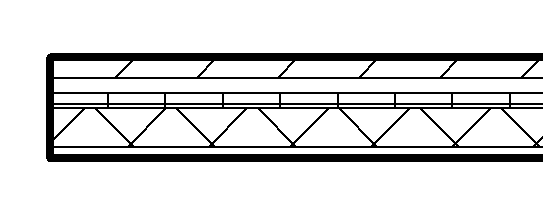

Złożoną geometrię zwykle ogląda się w rzutach, odwróconych rzutach stropu i przekrojach. W poniższym przykładzie wyświetlana jest 7-warstwowa ściana w rzucie.
