Informacje o zawijaniu warstw

Złożone warstwy ścian mogą się zwijać na elementach i na zakończeniach ścian.

Wybierz pole Zawinięcia w oknie dialogowym Edytuj zespół, aby określić warstwę ściany złożonej do zawinięcia na końcach ściany, lub gdy wstawiany element (np. okno lub drzwi) jest umieszczany w ścianie. Parametry Zawijanie na końcach i Zawijanie przy otworach muszą być określone we właściwościach typu ściany do poszczególnych zawijanych warstw.

Uwaga: Zawijanie nie jest obsługiwane w przypadku ścian o zwężonym przekroju poprzecznym.

Uwaga: Zawijanie jest niedostępne w wypadku elementów złożonych dachu i stropu.

Zawijanie na końcach

Nagranie wideo: Zawijanie warstwy na końcach ściany

Warunki zakończenia ścian można ustawić jako Wewnętrzna lub Zewnętrzna, aby określić, na którą stronę ściany będą zawijane materiały. Aby nie zawijać warstw ściany, należy ustawić warunki zakończenia na Brak.

Ściana warstwowa bez zawijania na zakończeniach

Zewnętrzne zawijanie na zakończeniach ściany

Wewnętrzne zawijanie na zakończeniach

Zawijanie na obiektach wstawianych

Zawijanie przy otworach można ustawić na zawijanie materiału do wewnątrz, na zewnątrz, na obie strony lub brak. Położenie zawijania przy otworze jest sterowane przez płaszczyzny odniesienia zdefiniowane jako Zakończenie ściany w rodzinie elementów wstawianych.

Nagranie wideo: Zawijanie warstw ścian przy drzwiach i oknach

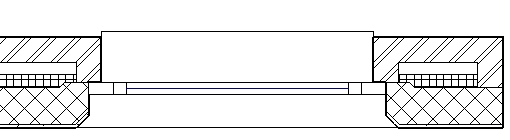

Zawijanie przy wstawianiu okna
