Tworzenie powierzchni nachylonej za pomocą pojedynczej linii szkicu

W trybie szkicu można edytować właściwości pojedynczej linii w celu utworzenia powierzchni nachylonej.

Za pomocą tej metody można utworzyć powierzchnię nachyloną na następujących typach elementów:

• podbicia
• stropy
• stropy konstrukcyjne
• sufity

Aby utworzyć nachylony dach, zobacz temat Nachylenie dachu.

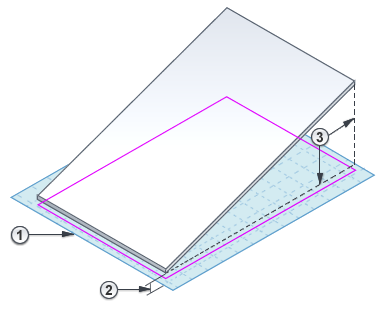

Tworzenie nachylonej powierzchni

1. Jeśli tryb szkicowania nie jest jeszcze aktywny, wybierz element w rzucie i kliknij przycisk (Edytuj obwiednię/podrys/szkic).
2. Wybierz jedną linię obwiedni i na palecie Właściwości wykonaj następujące czynności:
   1. Wybierz opcję Definiuje stałą wysokość.
   2. Wybierz pole Definiuje nachylenie.
   3. Wpisz wartość właściwości Nachylenie .
   4. (Opcjonalnie) Wprowadź wartości dla następujących właściwości: Poziom i Odsunięcie od podstawy .

3. Na wstążce kliknij przycisk (Zakończ tryb edycji).
