Tworzenie powierzchni nachylonej za pomocą strzałki nachylenia

W trybie szkicowania można narysować strzałkę nachylenia w celu utworzenia powierzchni nachylonej na elemencie, takim jak dach lub strop.

Za pomocą tej metody można utworzyć powierzchnię nachyloną na następujących typach elementów:

• dachy
• podbicia
• stropy
• stropy konstrukcyjne
• sufity
• podstawy budynku

1. Jeśli tryb szkicowania nie jest jeszcze aktywny, wybierz element w rzucie i kliknij kartę Zmień | <elementy>panel Tryb (Edytuj obwiednię/podrys/szkic).
2. Kliknij opcję Zmień | Utwórz/edytuj obwiedniękartę Rysuj (Strzałka nachylenia).
3. Narysuj strzałkę nachylenia w obszarze rysunku: kliknij raz, aby określić jej punkt początkowy (koniec), a następnie kliknij ponownie, aby określić jej punkt końcowy (początek).

   Strzałka nachylenia musi zaczynać się na istniejącej linii szkicu. Więcej przykładów i porad zawiera temat Informacje o strzałkach nachylenia.


4. (Opcja) Udoskonal nachyloną powierzchnię, używając jednej z poniższych metod:

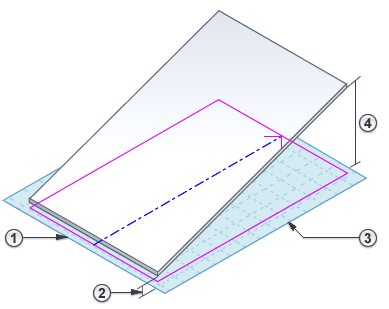

   Określenie wysokości powierzchni nachylonej na górze i u dołu

   1. Gdy wybrana jest strzałka nachylenia, przejdź do palety Właściwości.
   2. Dla opcji Określ wybierz wartość Wysokość na końcu.
   3. Wprowadź wartości dla następujących właściwości: Poziom na końcu , Odsunięcie wysokości na końcu , Poziom na początku i Odsunięcie wysokości na początku .

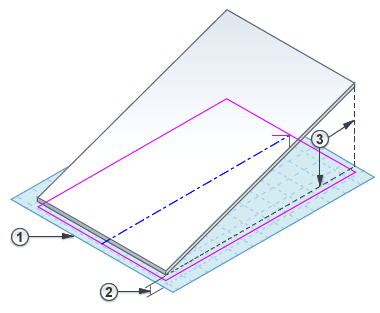

   Określenie nachylenia (przyrost wysokości/rzut)

   1. Gdy wybrana jest strzałka nachylenia, przejdź do palety Właściwości.
   2. Dla opcji Określ wybierz wartość Nachylenie.
   3. Wprowadź wartości dla następujących właściwości: Poziom na końcu , Odsunięcie wysokości na końcu i Nachylenie .

5. Na wstążce kliknij przycisk (Zakończ tryb edycji).

Aby zobaczyć uzyskaną powierzchnię nachyloną, otwórz widok 3D.
