Parametr grubości zmiennej można wybrać, aby zmodyfikować grubość warstwy podczas edycji elementu za pomocą kształtu.
Zmienny parametr grubości warstwy elementów wpływa na narzędzia do edycji kształtów w następujący sposób:

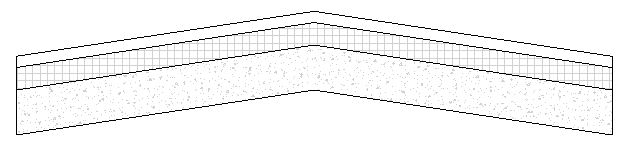

- Jeśli nie ma dostępnej warstwy o zmiennej grubości, cały element jest w stały sposób nachylony i ma stałą grubość między równoległymi powierzchniami górną i dolną.

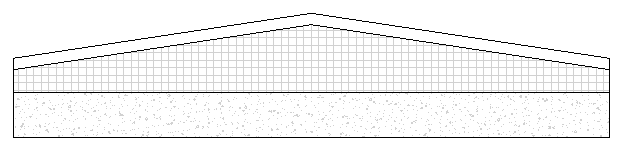

- Jeśli istnieje warstwa o zmiennej grubości, górna powierzchnia warstwy elementu jest nachylona, a dolna — pozioma. Wszystkie warstwy materiału powyżej warstwy zmiennej w konstrukcji są równoległe do górnej powierzchni warstwy zmiennej.
Uwaga: Właściwość Grubość elementów może służyć do ustawiania jednolitej grubości stropu konstrukcyjnego. Jeśli element jest edytowany za pomocą kształtu i typ elementu zawiera zmienną warstwę, ten parametr określa jednolitą grubość.
Modyfikowanie warstwy zmiennej grubości elementu
- Zaznacz element.
- Na palecie Właściwości kliknij opcję Edytuj typ.
- W polu wartości we właściwości Konstrukcja kliknij przycisk Edycja.
- W oknie dialogowym Edytuj zespół określ materiał dla warstw i ich grubość. W przypadku słupa z przypisanym parametrem zmiennej grubości obok warstw, dla których można włączyć zmienną grubość, są widoczne puste pola wyboru. Więcej informacji na temat okna dialogowego Edytuj zespół zawiera temat Konstrukcja złożona.
- Zaznacz pole wyboru zmienności obok odpowiedniej warstwy zespołu.
Uwaga: Tylko jedną warstwę ogólnej struktury elementu można ustawić jako zmienną.
- Klikaj przycisk OK, aby zamknąć wszystkie okna dialogowe.
- Kliknij kartę Zmień | <element>
panel Edycja kształtu Modyfikuj elementy podrzędne i wprowadź odpowiednie zmiany elementu. Więcej informacji znajduje się w temacie Modyfikowanie kształtu elementu.
