Elementy można grupować w projektach lub rodzinach, a następnie umieszczać taką grupę wielokrotnie w projekcie lub rodzinie.
Nagranie wideo: Tworzenie grup

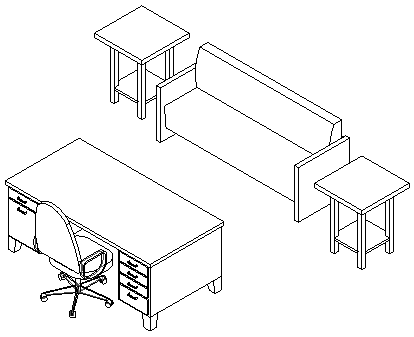

Grupowanie elementów jest użyteczne, gdy należy utworzyć elementy reprezentujące powtarzające się układy lub takie, które są wspólne dla wielu projektów budowlanych (na przykład układy pokoi hotelowych, apartamentów lub powtarzających się pięter).
Pomiędzy każdym umieszczanym wystąpieniem grupy istnieje zależność skojarzeniowa. Można utworzyć grupę z łóżkiem, ścianami i oknem, a następnie umieścić wiele wystąpień tej grupy w projekcie. W przypadku zmodyfikowania ściany w jednej grupie nastąpi zmiana wszystkich wystąpień tej grupy, co upraszcza proces modyfikacji.
Można utworzyć:
- Grupy modelu, które mogą zawierać elementy modelu.
- Grupy szczegółów, które mogą zawierać elementy charakterystyczne dla widoku (takie jak tekst i obszary wypełnienia).
- Dołączone grupy szczegółów, które mogą zawierać elementy charakterystyczne dla widoku, skojarzone z określoną grupą modelu.

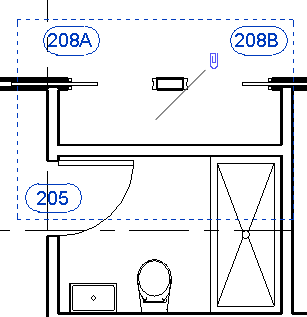

Dołączona grupa szczegółów zawierająca oznaczenia drzwi i okien
Grupa nie może zawierać jednocześnie elementów charakterystycznych dla widoku i elementów modelu. Jeśli wybierzesz oba typy elementów i następnie spróbujesz je zgrupować, w programie Revit zostanie utworzona grupa modelu i umieszczone komponenty szczegółów w grupie przyłączonych szczegółów dla tej grupy modeli. Efekt jest taki sam, jeśli wybierzesz zarówno elementy szczegółów, jaki i grupę modeli; w programie Revit zostanie utworzona dołączona grupa szczegółów elementów szczegółu dla tej grupy modelu.
Ograniczenia przy grupowaniu
Jeśli nie można skopiować razem elementów, nie można ich razem grupować. Więcej informacji o ograniczeniach kopiowania zawiera temat Kopiowanie elementów do schowka.
