Można przejrzeć przykłady wzorów używanych do obliczenia wartości parametrów w rodzinie.
Zaawansowana rodzina przykładowa zawiera różne rodzaje wzorów. Za jej pomocą przedstawiono, jak można używać wzorów do obliczania wartości parametru i sterować geometrią rodziny. Pokazano również składnię najczęściej używanych typów wzoru.
Zaawansowana rodzina przykładowa (rac_advanced_sample_family.rfa) jest zainstalowana wraz z produktem w następującym katalogu: %ProgramFiles%\Autodesk\Autodesk Revit 2024 Release\Samples. W trybie online można także pobrać plik ze strony Przykładowe pliki rodzin.

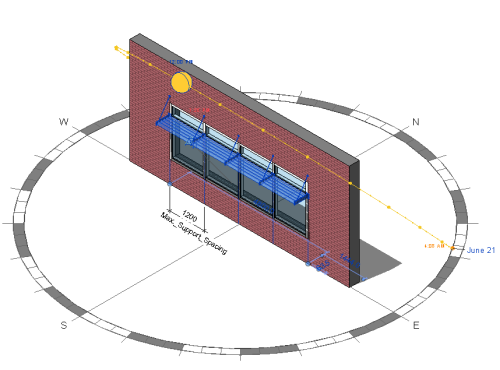

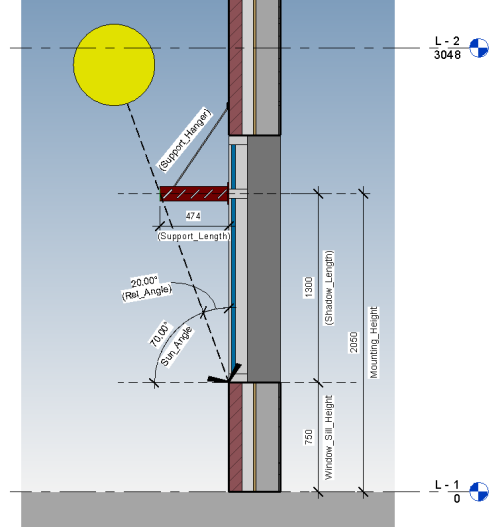

W projekcie jako zaawansowanej rodziny przykładowej użyto elementu zacienienia umieszczonego nad oknem lub oknami. Użytkownik definiuje parametry sposobu odniesienia rodziny zacienienia do okna. Na podstawie wzorów geometria cienia jest modyfikowana w celu zapewnienia zacienienia okna. Poniższe obrazy przedstawiają widoki elewacji i 3D rodzin zacienienia w projekcie.
Podstawowe funkcje matematyczne
Przykłady przedstawiają podstawowe funkcje matematyczne we wzorach.
| Parametr | Wzór |
|---|---|
Shadow_Length |
Mounting_Height-Window_Sill_Height |
Rel_Angle |
90º-Sun_Angle |
Max Louver Spacing |
Support_Length-(Support_Length*(Desired_Shading_Percent*0.01)) |
- Parametr Długość_cienia jest obliczany poprzez odjęcie wysokości parapetu od wysokości montażowej.
- Wynikiem jest długość cienia potrzebnego w systemie żaluzji do całkowitego zacienienia okna.
- Parametr Wzg_kąt jest obliczany poprzez odjęcie kąta podania słońca od stałej o wartości 90.
Parametr ten zostanie później zastosowany w innym wzorze, w którym używana jest funkcja trygonometryczna, w celu obliczenia długości podpory potrzebnej do zacienienia długości zdefiniowanej za pomocą parametru Długość_cienia.
- Parametr Maksymalna odległość między żaluzjami obliczany jest na podstawie długości podpory i powierzchni wymaganego cienia.
- We wzorze najpierw wartość procentowa jest przekształcana na wartość dziesiętną, a następnie ta wartość jest mnożona przez długość podpory. Wynikiem jest powierzchnia cienia, który zostanie utworzony przez żaluzje.
Funkcja zaokrąglania i funkcja trygonometryczna
Długość podpory jest obliczana za pomocą funkcji trygonometrycznej, a następnie zaokrąglana (w mm) do najbliższej liczby całkowitej.
| Parametr | Wzór |
|---|---|
Support_Length |
roundup((Shadow_Length/1mm)*tan(Rel_Angle))*1mm |
- Wymagany parametr Długość_podpory jest funkcją parametru Długość_cienia pomnożonego przez styczną względnego kąta padania słońca do elementu zacienienia, na podstawie pory roku i położenia projektu.
Te zmienne warunki mają wpływ na zmianę żądanej długości podpory wymaganej do całkowitego zacienienia okna.
- Funkcja zaokrąglania umożliwia zaokrąglenie obliczonej wartości (w mm) do najbliższej liczby całkowitej. Liczba, która ma być zaokrąglona, nie powinna zawierać jednostek.
- Przed wykonaniem obliczeń w przykładowym wzorze jednostki długości zostały usunięte z parametru Długość_cienia poprzez podzielenie go przez 1 mm.
- Po zaokrągleniu liczby (w mm) do najbliższej liczby całkowitej jednostki są ponownie dodawane przez pomnożenie przez 1 milimetr.
Instrukcje warunkowe
Instrukcji warunkowych można używać we wzorze, aby sprawdzić wartości innych parametrów i obliczać wyniki na podstawie tych wartości. Dodatkowe informacje zawiera temat Używanie instrukcji warunkowych we wzorach. Na przykład parametr Podwieszenie_podpory jest parametrem typu Tak/Nie używanym do sterowania widocznością dodatkowej podpory cienia.
| Parametr | Wzór |
|---|---|
Support_Hanger |
Support_Length>400mm |
Shade_Factor |
if(Desired_Shading_Percent<65,"Low",if(Desired_Shading_Percent<79,"Med",if(Desired_Shading_Percent<99,"High","Max."))) |
- Gdy wartość parametru Długość_podpory przekracza 400 mm, instrukcja ma wartość Prawda, parametr ma wartość Tak oraz widoczne są dodatkowe podpory.
Jeśli w przypadku używania we wzorze instrukcji warunkowych do definiowania parametru typu Tak/Nie, wyniki instrukcji Jeśli prawda lub Jeśli fałsz są przyjęte z góry i nie muszą być zapisywane w składni wzoru.
- W parametrze Element_cienia używana jest zagnieżdżona instrukcja warunkowa w celu zapewnienia jednego z czterech wyników, Niski, Średni, Wysoki lub Maks.
- Sprawdzenie odbywa się względem parametru Procent_żądanego_cienia i na podstawie tej wartości otrzymywany jest wynik tekstowy.
- Sprawdzana jest każda kolejna instrukcja IF (Jeśli). Jeśli warunek nie jest spełniony, sprawdzana jest następna instrukcja IF, aż do momentu uzyskania wartości Prawda.
Wzór szyku
Szykami w rodzinie można sterować za pomocą parametru o wartości całkowitej. W wypadku sterowania szykiem za pomocą wzoru jego składnia musi zapewniać wartość szyku zawsze większą od 1.
| Parametr | Wzór |
|---|---|
Number of Supports |
(Length/Max_Support_Spacing)+1 |
Louver Number |
(Support_Length/Max Louver Spacing)+1 |
- Parametr Liczba podpór stanowi podstawową funkcję matematyczną używaną do określenia liczby potrzebnych podpór na podstawie informacji o odległości i całkowitej długości elementu zacienienia.
- Parametr Liczba żaluzji umożliwia utworzenie wartości szyku w celu umieszczenia żaluzji w miejscu zacienienia na podstawie długości podpory i odległości między wymaganymi żaluzjami.
- Oba wzory zawierają dodatkowe działanie „+ 1” w celu zapewnienia, że wartość szyku wynosi zawsze co najmniej 2.
- Obydwa parametry w tym przypadku są zdefiniowane jako parametry całkowite, dlatego też nie ma potrzeby uwzględniania funkcji zaokrąglania we wzorach.
