Lustrzane odbicie modelu

Zmień położenie modelu przez symetryczne umieszczenie elementów modelu i opisów wokół wybranej osi.

Na przykład można wykonać lustrzane odbicie modelu podczas rozmieszczania identycznych jednostek w projekcie, gdy chcesz ustawić niektóre jednostki w inny sposób.

Dostępne są osie północ-południe, wschód-zachód, północny wschód-południowy zachód i północny zachód-południowy wschód. Te osie są oparte na północy rzeczywistej i położeniu początku wewnętrznego. Aby określić położenie początku wewnętrznego, przesuń punkt bazowy projektu do jego początkowego położenia.

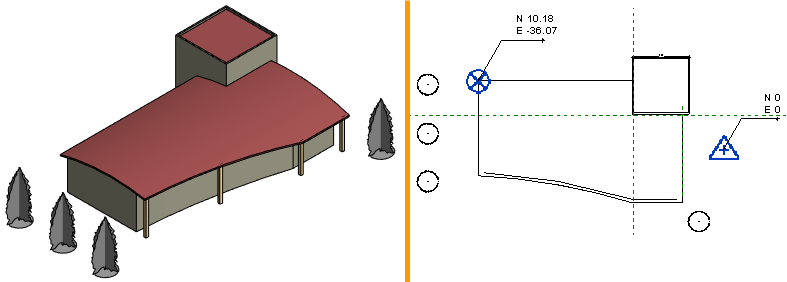

Rozważ następujący model: Widok planu wskazuje, że punkt bazowy projektu i punkt pomiarowy są odsunięte od początku wewnętrznego. W celach demonstracyjnych płaszczyzny odniesienia przecinają się w początku wewnętrznym. W tym przykładzie północ rzeczywista jest wyrównana z pionową płaszczyzną odniesienia. Zwróć uwagę na współrzędne punktu dla punktu bazowego i punktu pomiarowego projektu. Te współrzędne punktu są względne do punktu pomiarowego.

Gdy odbijany jest projekt, odbijane są wszystkie jego elementy, widoki i opisy. Orientacja opisów jest zachowywana, gdy jest to konieczne. Na przykład tekst nie jest odbijany, aby zachować czytelność.

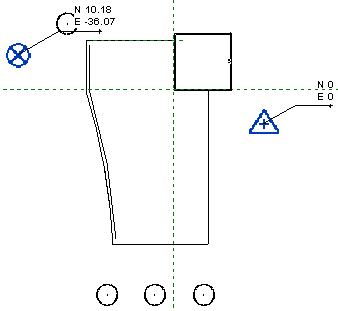

Na kolejnych ilustracjach można zauważyć, że współrzędne punktu pomiarowego i punktu bazowego projektu nie zmieniają się, gdy model jest odbijany.

Odbijanie zachowuje współrzędne połączeń umieszczonych z użyciem współdzielonych współrzędnych. Punkty są przekształcane, aby przesunąć je wzdłuż wybranej osi.

Aby wykonać lustrzane odbicie projektu

1. Jeśli model jest współdzielony, należy się upewnić, czy wszystkie zmiany zostały wpisane i czy nikt nie używa obecnie modelu.
2. Kliknij kolejno kartę Zarządzajpanel Położenie projektulistę rozwijaną Położenie(Odbij projekt).
3. Wybierz opcję w oknie dialogowym Odbij projekt:

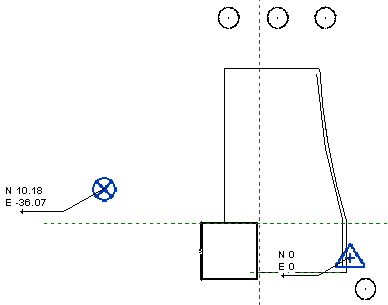

   • Z północy na południe: model jest odwracany pionowo wokół poziomej osi, która przecina początek wewnętrzny.

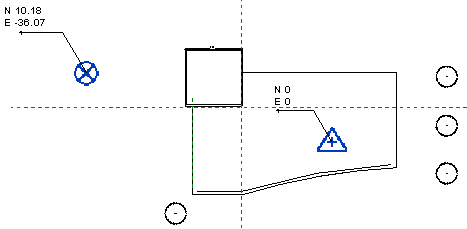

   • Ze wschodu na zachód: model jest odwracany poziomo wokół pionowej osi, która przecina początek wewnętrzny.

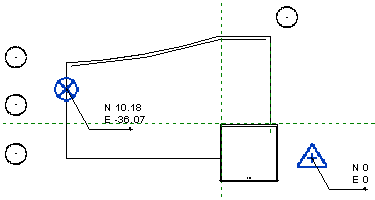

   • Z północnego wschodu na południowy zachód: model jest odwracany pionowo i poziomo wokół obu osi, która przecinają początek wewnętrzny.

   • Z północnego zachodu na południowy wschód: model jest odwracany poziomo i pionowo wokół obu osi, która przecinają początek wewnętrzny.

4. Kliknij przycisk OK.
5. Sprawdź wyniki we wszystkich widokach.

   W niektórych przypadkach zależności między elementami nie są obsługiwane tak, jak ma to miejsce w pierwotnej orientacji modelu. Może to prowadzić do nieoczekiwanych wyników i błędów. Na przykład niektóre elementy mogą zostać niedokładnie odbite.

   Po wykonaniu lustrzanego odbicia modelu wyświetlany jest komunikat zawierający informacje o napotkanych błędach. Błędy można wyeksportować, aby je przejrzeć i poprawić. Wprowadź zmiany do modelu, gdzie jest to konieczne.

6. Jeśli model jest współdzielony, po lustrzanym odbiciu projektu i potwierdzeniu wyników zsynchronizuj go z modelem centralnym i powiadom użytkowników o konieczności utworzenia nowych kopii lokalnych.
