Po wstępnym zdefiniowaniu współrzędnych punktu bazowego projektu można go przesunąć w późniejszym momencie, jeśli to konieczne.
Aby przesunąć punkt bazowy projektu
- Wybierz punkt bazowy projektu w widoku planu terenu lub innym widoku, w którym jest wyświetlany punkt bazowy projektu.
- Przeciągnij punkt bazowy projektu w wybrane miejsce.
Można również użyć palety Właściwości lub pól Punkt bazowy projektu w obszarze rysunku, aby wprowadzić wartości N/S (współrzędna północna), E/W (współrzędna wschodnia), Rzędna i Kąt do północy rzeczywistej.
Ustawienie kąta na północ rzeczywistą odbywa się w identyczny sposób jak przy użyciu narzędzia Obróć w kierunku północy rzeczywistej.
- Opcjonalnie: aby upewnić się, że punkt bazowy projektu nie przesuwa się przypadkowo, przypnij go w miejscu, klikając kolejno kartę Zmień
panel Zmień
(Przypnij).
Przesuwanie punktu bazowego projektu do innego położenia w modelu

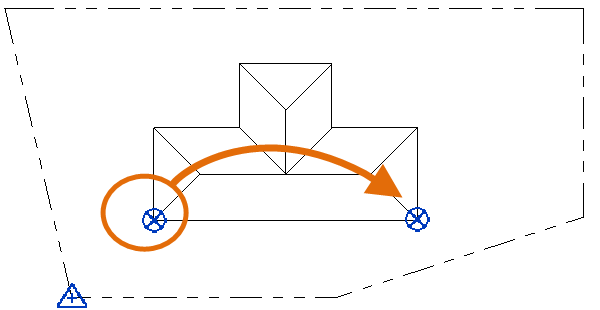

Załóżmy na przykład, że chcesz przesunąć punkt bazowy projektu z jednego narożnika budynku do innego.
Aby to zrobić, odepnij punkt bazowy projektu i przesuń go.
Współrzędne w modelu zostają zaktualizowane w celu odzwierciedlenia zmiany odległości między punktem bazowym projektu a punktem pomiarowym.

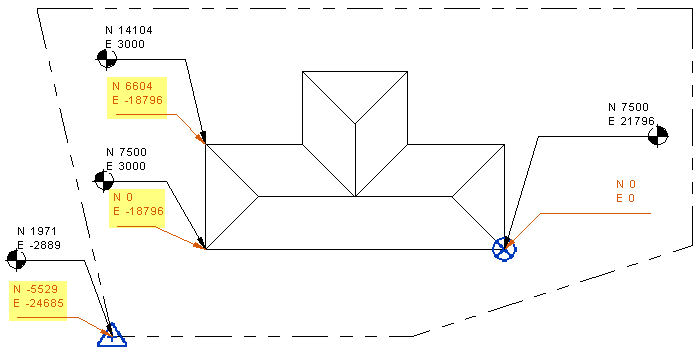

Na poniższej ilustracji współrzędne czarnego punktu są oparte na punkcie pomiarowym, a współrzędne pomarańczowego są oparte na punkcie bazowym projektu. Podczas przesuwania punktu bazowego projektu zmieniają się tylko współrzędne wyróżnione kolorem żółtym.
Przesuwanie punktu bazowego projektu do początku wewnętrznego
Podczas tworzenia nowego modelu punkt bazowy projektu i punkt pomiarowy są domyślnie umieszczane w położeniu początku wewnętrznego, nazywanym także położeniem początkowym. Aby określić układ współrzędnych projektu, przesuń punkt bazowy projektu od początku wewnętrznego do innego położenia, takiego jak róg budynku.
Aby w późniejszym momencie przywrócić położenie początkowe punktu bazowego projektu, kliknij prawym przyciskiem myszy punkt bazowy projektu, a następnie kliknij polecenie Przesuń do położenia początkowego.
