Można krótko wyświetlić wymiary i wiązania linii trasowania w widoku, chcąc rozwiązać istniejące problemy lub zmodyfikować elementy w modelu.
Nagranie wideo: Pokazywanie wiązań- Na pasku sterowania widokiem kliknij opcję
(Pokaż wiązania).
Obszar rysunku opcji Pokaż wiązania zawiera kolorową ramkę, która wskazuje, że aktywny jest tryb Pokaż wiązania. Wszystkie wiązania są wyświetlane na kolorowo, a wszystkie elementy modelu w półcieniach (w kolorze szarym).
Uwaga: Aby łatwiej zobaczyć wiązania w tym trybie, upewnij się, że nie wybrano opcji wyświetlania Cienkie linie (karta Widok
panel Grafika
Cienkie linie).
- Wybierz wiązanie, aby podświetlić elementy, które są związane.

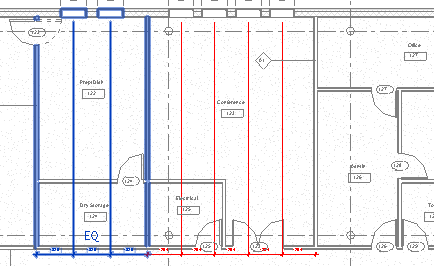

W poniższym przykładzie wybrano wiązanie po lewej stronie. Podświetlone są także dwie ściany i dwa okna, które zostały związane.
- Ewentualnie usuń wiązanie poprzez usunięcie go lub odblokowanie.
Uwaga: Wiązania, które zostały dodane w trybie szkicowania do elementu, są wyświetlane w półcieniach. Kliknij dwukrotnie element, aby wprowadzić tryb szkicowania w celu zmodyfikowania lub usunięcia wiązania.
- Na pasku sterowania widokiem kliknij przycisk
, aby opuścić tryb Pokaż wiązania.
