Obróć w kierunku północy rzeczywistej

Można obrócić model tak, aby był zgodny z rzeczywistym kierunkiem północnym.

Nagranie wideo: Obrót w kierunku północy rzeczywistej

Aby obrócić model w kierunku północy rzeczywistej

1. Otwórz widok planu terenu.
2. Użyj punkt pomiarowego, aby ustawić znane położenie w terenie.
3. Zmieć orientację widoku: na palecie Właściwości, w obszarze Orientacja wybierz opcję Północ rzeczywista.
4. (Opcjonalnie) Dodaj w widoku płaszczyznę odniesienia lub opis, który wskazuje kierunek północy rzeczywistej.

   Można jej użyć jako pomocy podczas obracania modelu w kierunku północy rzeczywistej. Tę wskazówkę można usunąć w późniejszym momencie.

   Na przykład ten plan terenu używa opisu strzałki wskazującej północ rzeczywistą, aby określić kierunek północy rzeczywistej..


5. Kliknij kolejno kartę Zarządzajpanel Położenie projektulistę rozwijaną Położenie (Obróć w kierunku północy rzeczywistej).
6. Określ kierunek północy rzeczywistej, korzystając z jednej z następujących metod:
   • Na pasku opcji w polu Kąt między północą projektu a północą rzeczywistą wpisz wartość, aby ustawić kąt obrotu.

     Przykładowo jeśli różnica między północą projektu (górną częścią widoku) a północą rzeczywistą wynosi 45 stopni, wpisz wartość 45. Model zostanie obrócony w widoku o określony kąt.

   • Obróć model w kierunku północy rzeczywistej w sposób graficzny:

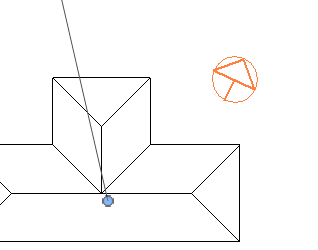

     1. Wybierz kontrolkę obrotu , która wyświetla się w środku modelu, i przeciągnij ją do wskazówki.
     2. Kliknij wzdłuż wskazówki, aby wskazać kierunek północy rzeczywistej.
     3. Kliknij ponownie u góry okna aplikacji.

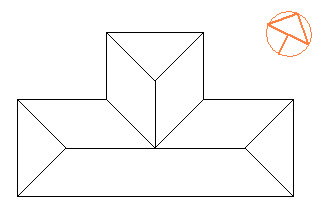

     Model zostanie obrócony do orientacji kierunku północy rzeczywistej.

     W widoku terenu można kliknąć punkt pomiarowy, aby zobaczyć, czy jest on dopasowany do rzeczywistej północy, oraz punkt bazowy projektu, aby zobaczyć, czy wskazuje odsunięcie od północy rzeczywistej.



     Wszystkie inne widoki również mogą odzwierciedlać północ rzeczywistą na potrzeby cieni, analizy oświetlenia naturalnego i innych analiz. Jednak widoki planu mogą być zorientowane względem północy projektu w celu uproszczenia procesu projektowania.

7. Opcjonalnie: przywróć orientację widoku terenu na północ projektu i usunąć wskazówkę, która wskazuje kierunek północy rzeczywistej.
