Zdefiniuj obszar bryły terenu, który ma zostać odsunięty od oryginalnej powierzchni bryły terenu.
Podpodziały umożliwiają na przykład narysowanie parkingu, dróg lub wysp na bryle terenu. Użyj właściwości wystąpienia podpodziału, aby przypisać inny materiał do bryły terenu.
Zastosowanie podpodziału nie pociąga za sobą utworzenia oddzielnych powierzchni. Podpodział zostaje odsunięty w kierunku dodatnim od powierzchni oryginalnej i odzwierciedla zmiany wprowadzone w nadrzędnej bryle terenu. Aby utworzyć oddzielne powierzchnie, które można edytować niezależnie, użyj narzędzia Podziel.
Dzielenie bryły terenu
- Otwórz widok, w którym zostanie wyświetlona bryła terenu.
- Wybierz bryłę terenu.
- Kliknij kolejno kartę Zmień | Bryła
Kształtowanie bryły terenu
(Podpodział).
Program Revit przechodzi do trybu szkicowania.
- Kliknij opcję
(Wskaż linie) lub użyj innych narzędzi do szkicowania, aby utworzyć podpodział w bryle terenu.
- Na palecie Właściwości ustaw parametry Materiał, Wysokość podpodziału (tylko wartości dodatnie) i Dziedzicz warstwice.
Uwaga: Gdy ta opcja jest zaznaczona, w trybie dziedziczenia warstwic w podpodziale są wyświetlane warstwice z macierzystej bryły terenu.
- Kliknij opcję
(Zakończ tryb edycji).
Modyfikowanie obwiedni podpodziału
- Wybierz podpodział.
- Kliknij kolejno kartę Zmień | Bryła panel Tryb
(Edytuj szkic).
- Kliknij opcję (Wskaż linie) lub użyj innych narzędzi do szkicowania, aby zmodyfikować podpodział.
- Kliknij opcję (Zakończ tryb edycji).
Uwaga: Jeśli została podzielona bryła terenu z podpodziałem, ale podział nie przecina podpodziału, zostanie wyświetlone powiadomienie o usunięciu elementu podpodziału, ponieważ nie można go utworzyć. Jest to normalne. Kliknij przycisk Usuń element, aby kontynuować operację dzielenia.

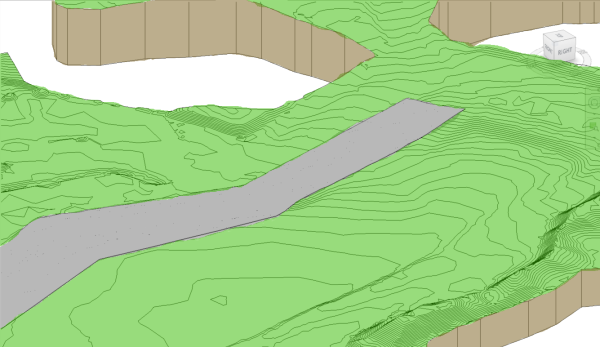

Przykład
