Narzędzie Bryła terenu definiuje element topograficzny za pomocą zdefiniowanych punktów rzędnych lub zaimportowanych danych.
Podczas wyświetlania brył terenu należy wziąć pod uwagę następujące czynniki:
- Linie gięcia. Linie gięcia są krawędziami brył terenu. Podczas dodawania punktów w celu utworzenia bryły terenu linie gięcia są tworzone automatycznie. Linie gięcia są domyślnie wyłączone. Można je włączyć przez wybranie ich z kategorii Kategorie modelu/Bryła terenu w oknie dialogowym Widoczność/Grafika.
Elementy bryły terenu mogą być docinane przez inne elementy. Narzędzia do docinania obiektów geometrycznych w rodzinie pozwalają wykonywać operacje logiczne w celu kształtowania brył terenu. Narzędzie Podziel elementy pozwala podzielić bryłę terenu na wiele elementów bryły terenu.
- Komponenty terenu
- Parking
- Poręcze
- Elementy oparte na podłogach
Rodziny krawędzi płyt stropowych mogą być stosowane do krawędzi brył terenu. Krawędź płyty stropowej może na przykład posłużyć do modelowania krawędzi krawężnika na terenie.
Elementy brył terenu obsługują wzory powierzchni używane przez materiał przypisany do bryły terenu. W temacie Wzory wypełnienia dla grafiki materiałów — informacje znajdują się dodatkowe informacje na temat definiowania wzoru powierzchni dla materiału.

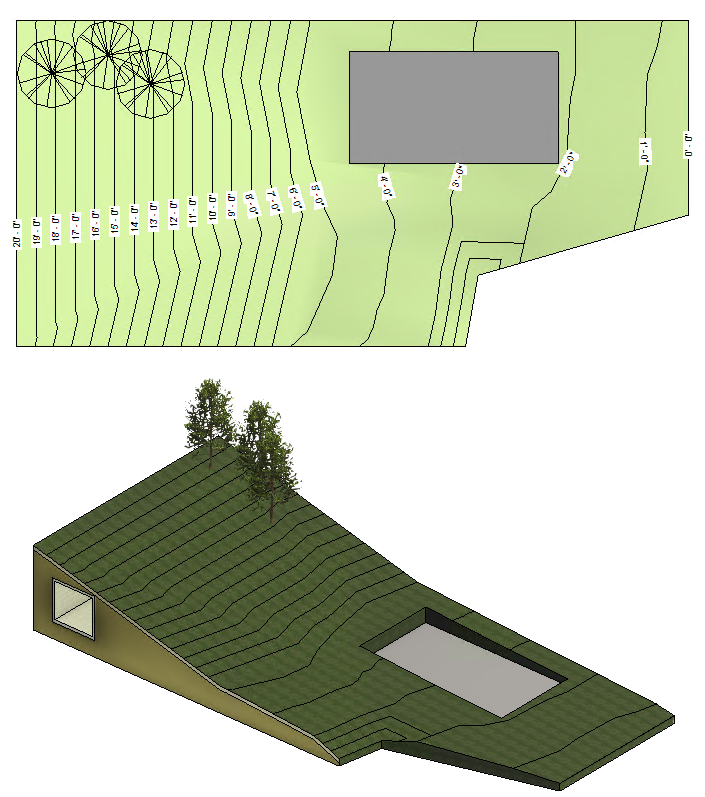

Przykładowa bryła terenu w rzucie terenu i widoku 3D
