Sterowanie wyświetlaniem warstwic w bryłach terenu

Określ ustawienia wyświetlania warstwic dla typów rodzin brył terenu.

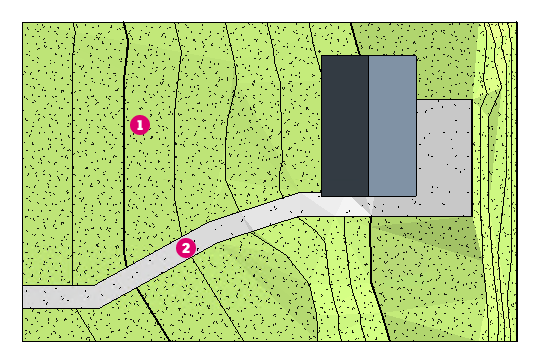

Wyświetlaniem warstwic na elementach brył terenu steruje się za pomocą właściwości typu. Umożliwia to używanie różnych elementów bryły terenu do reprezentowania różnych elementów terenu w projekcie. Na przykład: jeden typ bryły terenu reprezentuje ogólne warunki terenu i wyświetla informacje o warstwicach . Inny typ bryły terenu reprezentuje patio oraz chodnik i nie wyświetla informacji o warstwicach .

Definiowanie ustawień wyświetlania warstwic dla typu bryły terenu

1. Wybierz bryłę terenu w obszarze rysunku, a następnie na palecie Właściwości kliknij opcję Edytuj typ.
2. W oknie dialogowym Właściwości typu kliknij przycisk Edytuj obok parametru Wyświetlanie warstwic.
3. W oknie dialogowym Wyświetlanie warstwic zdefiniuj warstwice dla typu bryły terenu. Kliknij przycisk Wstaw dla każdego zestawu warstwic.
   1. Określ początek, koniec i odstęp dla warstwic.
   2. Ustaw typ zakresu. Użyj opcji Wiele wartości, aby uzyskać zestaw warstwic wyświetlanych w regularnych odstępach. Użyj opcji Pojedyncza wartość, aby ustalić jedną warstwicę na określonej rzędnej.
   3. Dla podkategorii określ styl linii dla warstwic.
   4. Usuń zaznaczenie pola wyboru dla wiersza, aby wyłączyć widoczność zakresu warstwic.
   Uwaga: W poniższej tabeli opisano ustawienia używane do definiowania warstwic w oknie dialogowym Wyświetlanie warstwic:

   Nazwa	Opis
   Początek	Ustawia rzędną w miejscu, gdzie zaczynają się warstwice.
   Koniec	Ustawia wysokość w miejscu, w którym warstwice przestają być wyświetlane.
   Interwał	Ustawia odstęp dla warstwic.
   Typ zasięgu	Wybierz opcję Pojedyncza wartość, aby wstawić jedną warstwicę. Wybierz opcję Wiele wartości, aby wstawić warstwice.
   Podkategoria	Ustawia typ wyświetlanych warstwic. Wybierz wartość z listy. Aby utworzyć niestandardowy styl linii, otwórz okno dialogowe Style obiektów. Na karcie Obiekty modelu zmień ustawienia w obszarze Topografia.

4. Kliknij przycisk OK dwa razy, aby zastosować zmiany do bryły terenu.
