Wszystkie modele mają dwie orientacje kierunku północnego: północ projektu i północ rzeczywistą.
- Północ projektu jest zazwyczaj oparta na dominującej osi geometrii budynku. Wpływa to na sposób szkicowania w widokach i na rozmieszczanie widoków na arkuszach.
Wskazówka: Podczas projektowania modelu należy wyrównać północ projektu z górną częścią obszaru rysunku. Ta strategia upraszcza proces modelowania.
- Północ rzeczywista to rzeczywisty kierunek północny na podstawie warunków terenu.
Wskazówka: Aby uniknąć nieporozumień, północ rzeczywistą należy określać tylko po rozpoczęciu modelowania z północą projektu wyrównaną względem górnej części obszaru rysunku i po otrzymaniu wiarygodnych współrzędnych pomiarów.

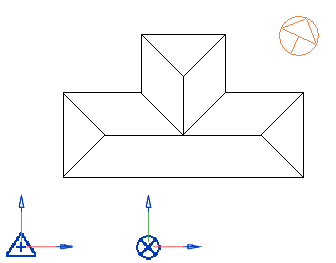

Na tym planie terenu symbol opisu Strzałka północy wskazuje rzeczywisty kierunek północny.
Wszystkie modele mają początkowo północ rzeczywistą i północ projektu wyrównaną z górą obszaru rysunku, co jest wskazywane przez punkt pomiarowy
i punkt bazowy projektu
w widoku planu terenu.
Obracanie w kierunku północy rzeczywistej
Może zaistnieć potrzeba obrócenia w kierunku północy rzeczywistej z następujących powodów:
- w celu przedstawienia warunków terenu
- w celu analizy oświetlenia naturalnego i renderowania, aby mieć pewność, że naturalne światło pada na odpowiednie boki modelu budynku
- w celu analizy energetycznej
- w celu analizy obciążeń grzewczych i chłodniczych
Narzędzia Obróć w kierunku północy rzeczywistej można użyć w widoku planu terenu.

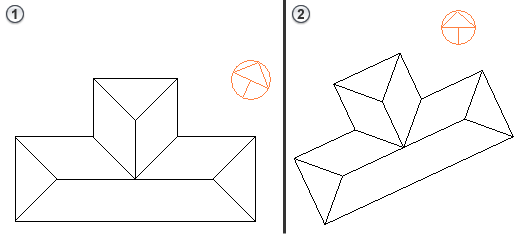

Na poniższej ilustracji pokazano, że model został obrócony do północy rzeczywistej, co wskazuje symbol opisu Strzałka północy i punkt pomiarowy. Punkt bazowy projektu wskazuje jego odsunięcie od północy rzeczywistej.
Obracanie projektu w kierunku północnym
Można obrócić północ projektu dla całego modelu w widokach planu, zmieniając orientację modelu na górę obszaru rysunku.
Jeśli na przykład biuro używa arkuszy o orientacji pionowej, można obrócić północ projektu, aby wyrównać z osią pionową modelu, co ułatwi umieszczanie widoków na arkuszach. Poniższa ilustracja przedstawia model z północą projektu ustawioną na oś poziomą
, a następnie z północą projektu wyrównaną do osi pionowej
modelu.
Narzędzie Obróć projekt w kierunku północnym pozwala na wykonanie następujących czynności:
- Ma wpływ na rzuty, w których właściwość Orientacja jest ustawiona na północ projektu. Nie ma wpływu na widoki kreślarskie, odwołania w rzutach ani inne typy widoków.
- Ma wpływ na elementy modelu i elementy charakterystyczne dla widoku szczegółu, takie jak notatki tekstowe, linie szczegółu, obszary wypełnienia, chmurki zmian itp.
- Jest zachowywane względne położenie połączenia.
- Obraca graffiti zastosowane do powierzchni.
Zmiana orientacji widoku
Po dopasowaniu północy rzeczywistej i północy projektu dla modelu można określić, czy poszczególne rzuty odzwierciedlają północ projektu lub północ rzeczywistą w zależności od wymagań danego widoku. Zobacz temat Zmiana orientacji widoku planu.

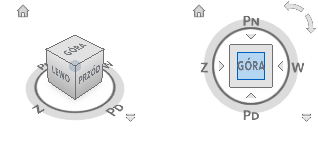

Jeśli zachodzi potrzeba obrócenia widoku 3D w kierunku północy rzeczywistej, użyj narzędzia ViewCube.
