Zasady dotyczące sposobu określania obwodu i powierzchni pomieszczenia w wariantach projektu.

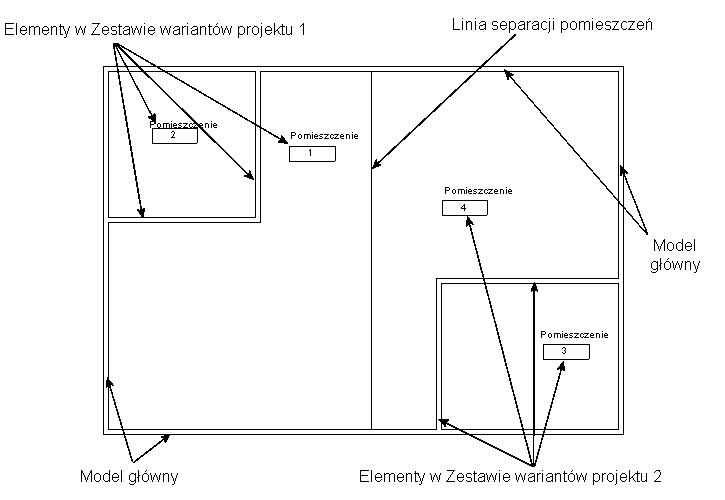

- Pomieszczenie umieszczone w wariancie projektu jest definiowane przez elementy ograniczające pomieszczenie w tym wariancie, w modelu głównym i w wariantach głównych innych zestawów wariantów. Dla pomieszczenia ignorowane są ściany i linie separacji pomieszczeń należące do wariantów drugorzędnych.
- Pomieszczenie umieszczone w wariancie projektu jest definiowane przez elementy ograniczające pomieszczenie w tym wariancie, w modelu głównym i w wariancie głównym innych zestawów wariantów. Dla pomieszczenia ignorowane są ściany i linie separacji pomieszczeń należące do wariantów drugorzędnych innych zestawów wariantów.
Jeśli kształt, wielkość i położenie pomieszczenia są takie same w różnych wariantach, a właściwości przypisane do pomieszczenia mają być takie same dla wszystkich wariantów, zachowaj pomieszczenie w modelu głównym.
Jeśli pomieszczenie ma mieć inny kształt, inną wielkość lub inne położenie w każdym wariancie projektu lub ma mieć różne właściwości (na przykład użytkowanie) w każdym wariancie projektu, dodaj pomieszczenie do każdego wariantu projektu w zestawie. Aby to zrobić, użyj jednej z poniższych metod:
- Przenieś istniejące pomieszczenie z modelu głównego do jednej lub kilku wariantów projektu w zestawie. (Zobacz temat Przenoszenie elementów z modelu do wariantu projektu).
- Użyj narzędzi Kopiuj wyrównane i Wklej wyrównane, aby kopiować pomieszczenia między wariantami projektu (podobnie jak za pomocą techniki opisanej w temacie Przesuwanie elementów z jednego wariantu projektu na inny).
Jeśli kształt, wielkość lub położenie pomieszczenia mają być różne w różnych wariantach projektu dla wielu zestawów wariantów, wykonaj następujące czynności:
- W modelu głównym użyj linii separacji pomieszczeń, aby podzielić przestrzeń na kilka pomieszczeń. (Nie należy jednak dodawać elementów pomieszczenia do modelu głównego).
- Dla każdego z tych pomieszczeń utwórz jeden zestaw wariantów.
- W wariantach projektu dla zestawu dodaj pomieszczenia.
Następnie można utworzyć widoki dedykowane, aby wyświetlać różne kombinacje wariantów projektu z każdego zestawu. (Zobacz temat Przydzielanie widoków do wariantów projektu).
