Wybierz ustawienia plików STEP (.stp) programu Inventor.
Uwaga: Aby wykonać te zadania, trzeba posiadać uprawienia administratora.

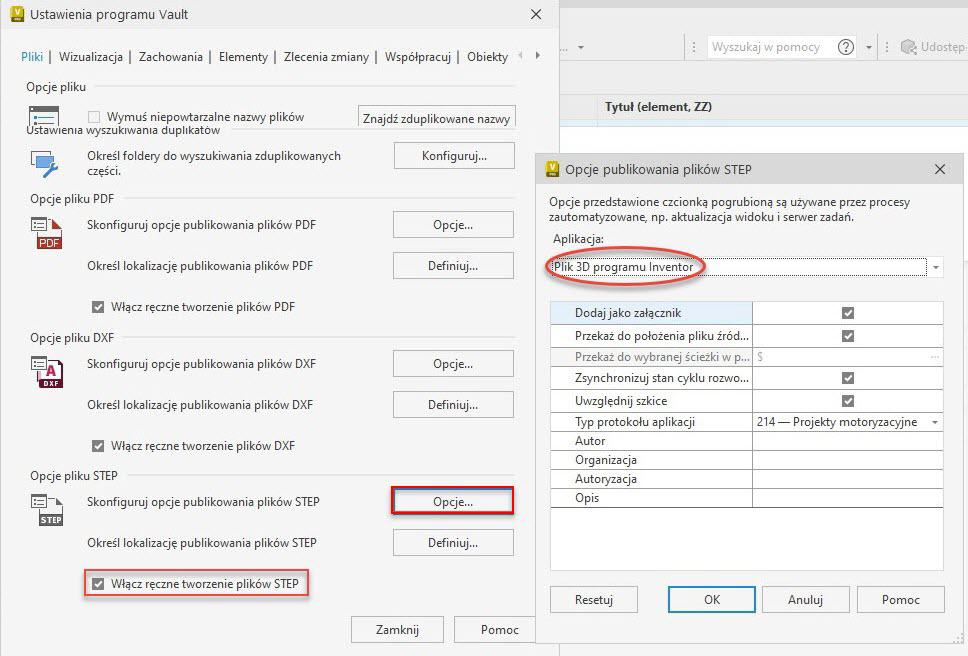

- Kliknij kolejno Narzędzia > Administracja > Ustawienia programu Vault.
- W obszarze Opcje pliku STEP kliknij przycisk Opcje, aby otworzyć okno dialogowe Opcje publikowania pliku STEP i skonfigurować ustawienia publikowania pliku STEP.
- Zaznacz i ustaw żądane ustawienia.
Zaznacz pole wyboru Włącz ręczne tworzenie plików STEP, aby możliwe było tworzenie plików STEP bez konieczności przechodzenia przez zmianę stanu cyklu rozwojowego pliku rysunku. Polecenie Utwórz plik STEP jest dostępne z poziomu paska narzędzi, menu kontekstowego i menu Akcje.
Poniższe tabele zawierają opis ustawień w oknie dialogowym Opcje pliku STEP w przypadku publikowania plików z programu Inventor.
| Opcje publikowania pliku STEP dla pliku programu Inventor | |
| Dodaj jako załącznik | Umożliwia wyświetlenie opublikowanego pliku STEP jako załącznika do pliku. |
| Przekaż do położenia pliku źródłowego | Umożliwia automatyczne zapisanie publikowanego pliku STEP w wybranej lokalizacji. |
| Przekaż do wybranej ścieżki w programie Vault | Umożliwia zdefiniowanie określonego położenia (za pomocą przycisku Przeglądaj) przechowywania opublikowanego pliku STEP. |
| Zsynchronizuj stan cyklu rozwojowego i zmianę z pliku źródłowego | Umożliwia ustawienie takiego samego stanu cyklu rozwojowego i wartości zmiany zarówno dla opublikowanego pliku STEP, jak i jego pliku źródłowego. |
| Uwzględnij szkice | Uwzględnia w pliku wyjściowym widoczne szkice. |
| Typ protokołu aplikacji | Wybierz protokół aplikacji. Domyślnie wybrana jest opcja 214-Automative Design. |
| Autor | Właściwość pliku.
Uwaga: Wartość właściwości pliku nie jest widoczna w panelu właściwości programu Vault. Można go wyświetlić w pliku STEP w programie Inventor. W przypadku edycji wartości właściwości wartość zostanie zaktualizowana w pliku STEP, a nie we właściwościach programu Vault.
|
| Organizacja | |
| Autoryzacja | |
| Opis | |
