Dowiedz się więcej na temat zgrupowanych wierszy BOM.
Pogrupowany wiersz zestawienia komponentów zawiera wiele wystąpień elementu, które mają ten sam element macierzysty, ale jedną lub więcej właściwości wiersza zestawienia komponentów o różnych wartościach. Różne wartości właściwości wiersza zestawienia komponentów mogą obejmować między innymi długość, wielkość i opis.

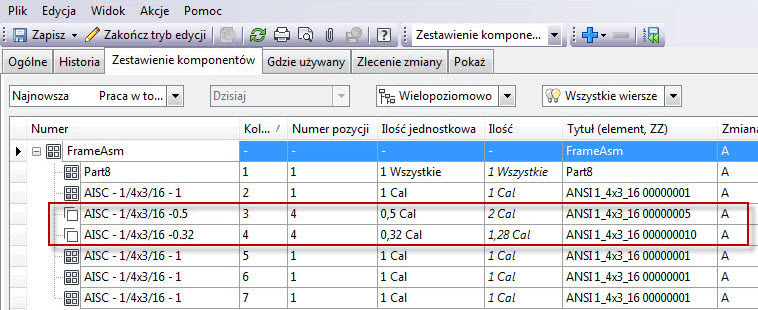

Pogrupowany wiersz zestawienia komponentów jest oznaczony w zestawieniu komponentów ikoną
pogrupowania.
Dlaczego niektóre wiersze zestawienia komponentów są pogrupowane?
Często obiekty w projekcie pochodzą z tych samych typowych części, ale mają różne właściwości. Na przykład jest to typowy materiał, który został przycięty na długość lub ma różne wykończenia.
Komponenty te często mają ten sam numer części, a inne właściwości wskazują, czym komponent różni się od oryginału.
Reguły grupowania wierszy BOM
- Opcja Automatycznie zaznacz pierwszy duplikat musi być włączona w oknie dialogowym Konfigurowanie przypisywania elementu, aby włączyć element Grupuj wiersze BOM.
- Aby wiersze BOM zostały pogrupowane, muszą zostać zaimportowane z zestawienia komponentów CAD. Utworzone ręcznie wiersze zestawienia komponentów nie są automatycznie grupowane, nawet jeśli zawierają elementy o tym samym numerze.
- Opcja Grupuj wiersze BOM zgodnie z zestawieniem BOM projektu w oknie dialogowym Konfigurowanie przypisywania elementu musi być włączona, aby zachować grupy zestawienia komponentów CAD po zaimportowaniu.
- Numery elementów muszą być zgodne.
- Wystąpienia elementów muszą mieć jeden, wspólny element macierzysty.
- Jednostka miary elementów w grupowanym wierszu musi należeć do tej samej rodziny, aby można było je scalić.
Na przykład wiersze, w których jako jednostki miary użyto cali i milimetrów, mogą być scalone, ale wierszy, w których używana jest masa i długość, nie można scalać.
- Ustawienie włączenia/wyłączenia grupy pozostanie niezmienione po rozdzieleniu grupy. Na przykład, jeśli wiersz zestawienia komponentów jest wyłączony i grupa zostanie rozdzielona, tak że wszystkie wiersze będą wyświetlane osobno, wszystkie rozdzielone wiersze zachowają ustawienie Wyłączone.
W jaki sposób w programie Vault wyświetlane są wartości pogrupowanych wierszy zestawienia komponentów?
Gdy wiersze BOM są pogrupowane, w zestawieniu komponentów jest wyświetlany tylko jeden z nich. Jeśli nie zaznaczono inaczej, wyświetlane wartości reprezentują podstawowe właściwości podstawowego wiersza zestawienia komponentów.
Szczegóły
- Podstawowy wiersz zestawienia komponentów to wiersz zawierający Identyfikator szczegółu. Jeśli żaden z wierszy w grupie nie ma identyfikatora szczegółu, kolejny wiersz zostanie wybrany jako główny.
- Położenie — jest to położenie grupy. Jeśli wiersze są rozgrupowane, ta wartość dotyczy wszystkich wierszy.
- Kolejność wierszy — jest to kolejność wierszy w grupie. Jeśli wiersze są rozgrupowane, ta wartość dotyczy wszystkich wierszy.
- Ilość jednostek — jeśli wszystkie elementy w grupie wierszy zestawienia komponentów mają ten sam typ jednostki miary, ale rzeczywiste jednostki są różne, wartość głównego wiersza będzie wyświetlana w polu Ilość jednostkowa.
Uwaga: Pole Ilość jednostkowa nie jest domyślnie wyświetlane. Można je dodać do zestawienia komponentów poprzez Dostosowanie widoku BOM.
- Ilość elementów — ilość elementów to liczba elementów w grupie.
Uwaga: Pole Ilość elementów nie jest domyślnie wyświetlane. Można je dodać do zestawienia komponentów poprzez Dostosowanie widoku BOM.
- Ilość — wartość Ilość jest sumą wszystkich ilości w grupie.
