Połączone grupy robocze

Aby zwiększyć wydajność programu Microsoft SQL w przypadku lokalizacji zdalnych, można skonfigurować połączone grupy robocze.

Informacje o połączonych grupach roboczych

Zrozumienie zasad działania połączonych grup roboczych wymaga wcześniejszego poznania pojęcia replikacji.

Replikacja

Replikacja to proces kopiowania danych z jednego serwera na inny. Serwery zwykle znajdują się w dwóch różnych lokalizacjach fizycznych. Taka konfiguracja umożliwia działanie środowiska programu Vault w dwóch lokalizacjach, dzięki czemu nie jest konieczne pobieranie dużych plików CAD za pośrednictwem sieci WAN.

Grupy robocze

Grupa robocza to grupa użytkowników współdzielących dane w sieci lokalnej.

Połączona grupa robocza to taka, która może współdzielić dane z innymi grupami roboczymi, używając technologii wydawcy/subskrybenta Microsoft SQL do obsługi wielu serwerów baz danych. Ta technologia umożliwia powielanie bazy danych SQL w wielu różnych lokalizacjach.

Wymagania

• W przypadku serwerów znajdujących się w różnych domenach należy dodać lokalne konto systemu Windows (niebędące kontem domeny) dla każdego agenta i odpowiedniego węzła. W każdym węźle należy użyć tej samej nazwy i hasła, np. AutodeskRep.
• Folder udostępniony w węźle Wydawca, w którym będą przechowywane migawki powielanych danych i z którego będą one udostępniane zdalnym serwerom SQL.
• Konto systemu Windows w węźle Wydawca z uprawnieniami do odczytu i zapisu udziału migawek.
• Konto systemu Windows z uprawnieniami do odczytu udziału migawek udostępnianego przez węzeł Wydawca.
• Serwer będący częścią środowiska powielania musi mieć możliwość wyszukiwania zdalnych serwerów przy użyciu nazw NetBIOS.
  Uwaga: Zaleca się, aby nie używać niezgodnych z systemem NETBIOS nazw komputerów dla serwerów Vault. Zapoznaj się z następującym artykułem firmy Microsoft: Konwencje nazewnictwa kont komputerów.
• W zaporach sieciowych muszą być otwarte porty SQL i HTTP w celu umożliwienia komunikacji między serwerami.
• Należy włączyć replikację programu SQL Server. Jeżeli nie jest ona włączona, uruchom ponownie pakiet instalacyjny SQL, aby zmodyfikować instalację na serwerze SQL i włączyć replikację. (Feature Selection > Instance Features > Database Engine Services > SQL Server Replication).

Zalecenia

• Serwery powinny się znajdować w tej samej domenie lub zaufanych domenach.
• Serwery powinny mieć przypisane statyczne adresy IP.
• Używaj jednego konta użytkownika domeny do powielania oraz uzyskiwania dostępu do migawek.

Otwieranie portów w Zaporze systemu Windows

• Wystąpienie AutodeskVault serwera SQL używa dynamicznego portu.

  Określanie portu używanego przez serwery

  1. Otwórz Menedżera konfiguracji programu SQL Server.
  2. Rozwiń węzeł Konfiguracja sieciowa programu SQL Server.
  3. Wybierz opcję Protokoły dla wystąpienia AUTODESKVAULT.
  4. W prawym panelu kliknij dwukrotnie pozycję TCP/IP.
  5. Wybierz kartę Adres IP.
  6. Przewiń listę do końca i znajdź port w obszarze Wszystkie opcje IP -> Dynamiczne porty TCP.
  7. Użyj tego numeru portu w wierszu SQL AUTODESKVAULT poniższego skryptu, aby otworzyć ten port dynamiczny w Zaporze systemu Windows.

     Skopiuj następujący wiersz do pliku wsadowego, aby otworzyć wymagane porty.

     @echo ========= Porty programu SQL Server ===================

     @echo Włączanie domyślnego portu 1433 wystąpienia SQLServer

     netsh advfirewall firewall add rule name="SQLServer" dir=in action=allow protocol=TCP localport=1433

     pause

     @echo Włączanie portu 1434 dla dedykowanych połączeń administracyjnych

     netsh advfirewall firewall add rule name="SQL Admin Connection" dir=in action=allow protocol=TCP localport=1434

     pause

     @echo Włączanie portu dla przycisku Przeglądaj przeglądarki usług programu SQL Server

     netsh advfirewall firewall add rule name="SQL Browser" dir=in action=allow protocol=UDP localport=1433

     pause

     @echo Włączanie portu dynamicznego programu SQL Server

     netsh advfirewall firewall add rule name="SQL AUTODESKVAULT" dir=in action=allow protocol=TCP localport=52404

     pause

     @echo ========= Inne aplikacje ==============

     @echo Włączanie portu 80 (HTTP)

     netsh advfirewall firewall add rule name="HTTP" dir=in action=allow protocol=TCP localport=80

     pause

  Wskazówki dotyczące rozwiązywania problemów

  • Użyj programu SQL Management Studio, aby sprawdzić możliwość połączenia się ze zdalnymi serwerami SQL.
  • Użyj przeglądarki internetowej, aby sprawdzić, czy port 80 jest otwarty.
  • Użyj programu Eksplorator Windows i poświadczeń użytkownika powielania, aby sprawdzić, czy każdy serwer ma dostęp do udziału z migawkami.

Omówienie połączonych grup roboczych

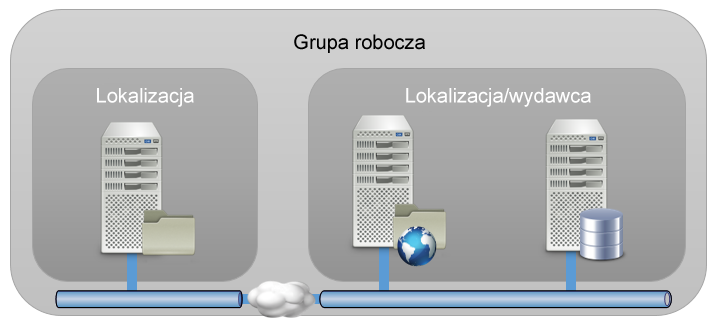

Połączona grupa robocza jest konfiguracją magazynów plików, które zostały powielone z jednej lokalizacji do innej i są zarządzane za pomocą bazy danych Microsoft SQL. Na poniższej ilustracji przedstawiono typową konfigurację grupy roboczej. Wszystkie obszary w jednej grupie roboczej korzystają z tego samego serwera Microsoft SQL.

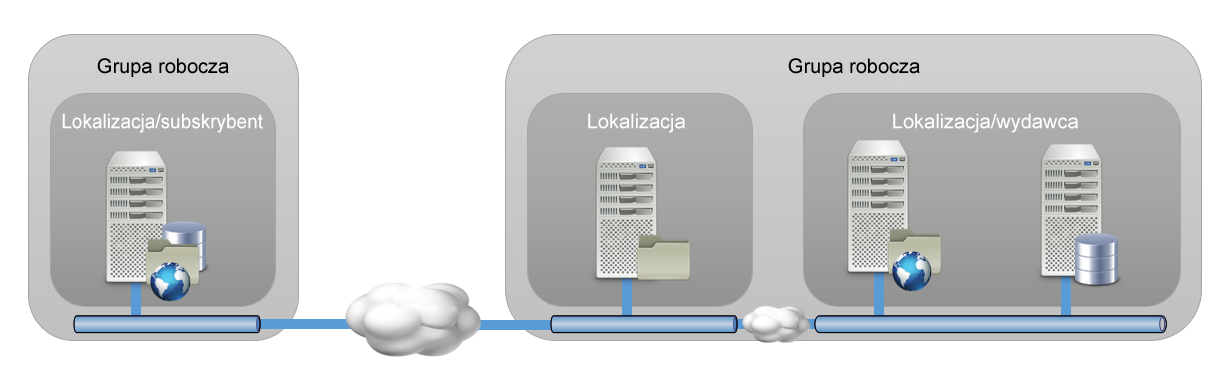

Aby zezwolić lokalizacjom na posiadanie własnego serwera bazy danych w celu zwiększenia wydajności SQL, program Vault używa połączonych grup roboczych. Na poniższej ilustracji przedstawiono grupą roboczą z dwoma różnymi obszarami podłączonymi do drugiej grupy roboczej z jednego obszaru.

Tworzenie połączonych grup roboczych

Instalacja środowiska połączonej grupy roboczej wymaga, aby każdy komponent był zainstalowany i skonfigurowany w odpowiedniej kolejności w sposób opisany poniżej.

Konfigurowanie wydawcy

1. Zainstaluj program MS SQL na komputerze, z którego mają być replikowane wszystkie informacje. Ten komputer jest określany jako wydawca.
   • Upewnij się, że podczas instalacji włączono replikację. Patrz sekcja Instalowanie programu SQL Server.
   • Upewnij się, że skonfigurowano co najmniej jeden udostępniony folder sieciowy. Patrz sekcja Używanie zdalnej bazy danych.
   • Firma Autodesk zaleca skonfigurowanie w domenie „użytkownika replikacji” i zapisanie tych poświadczeń przed wykonaniem kolejnych kroków. Patrz temat Zadania administracyjne SQL w przypadku programu Vault.
2. Po zainstalowaniu programu SQL zaloguj się do wystąpienia SQL AutodeskVault poprzez program SQL Server Management Studio. Kliknij prawym przyciskiem myszy nazwę serwera najwyższego poziomu i wybierz opcję właściwości. W obszarze karty Connections (Połączenia) upewnij się, że opcja nocount nie jest wybrana.
3. Zainstaluj serwer Vault na komputerze wydawcy.
4. Po zainstalowaniu serwera Vault uruchom konsolę serwera Vault.
5. W konsoli serwera Vault kliknij prawym przyciskiem myszy pozycję Grupy robocze i wybierz polecenie Włącz replikację grupy roboczej.

6. Wypełnij pole ścieżki UNC folderu udostępnionego. Na przykład: \\server\share\.

7. Wprowadź identyfikator użytkownika, czyli konto użytkownika skonfigurowane do replikacji z pełnym dostępem do folderu udostępnionego, i kliknij przycisk OK.
8. Na komputerze subskrybenta (docelowym dla replikowanych danych) zainstaluj tę samą wersję programu SQL, jaką zainstalowano na komputerze wydawcy.
   Uwaga: Instalację należy przeprowadzić ze wstępnie skonfigurowanym wystąpieniem o nazwie AutodeskVault i takim samym hasłem, jak na komputerze wydawcy.

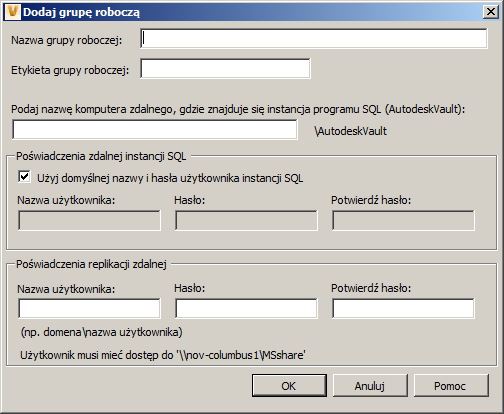

9. Na komputerze wydawcy ponownie kliknij prawym przyciskiem myszy pozycję Grupy robocze na konsoli serwera Vault i wybierz polecenie Dodaj grupę roboczą.

10. Wprowadź odpowiednie informacje o zdalnej grupie roboczej.

    Jeżeli utworzono konto użytkownika replikacji, użyj tych poświadczeń w obszarze Poświadczenia replikacji zdalnej.



Proces działający w tle konfiguruje zdalny serwer SQL jako subskrybent i rozpoczyna replikowanie bazy danych KVM z wydawcy. Gdy wtórny serwer ukończy konfigurację, zostanie dodany do drzewa Grupy robocze w konsoli.

Uwaga: Po wykonaniu tej czynności można zainstalować konsolę serwera Vault na komputerze subskrybenta i włączyć replikację repozytorium.

Konfigurowanie zapór

Konfigurowanie zapór

Przed dodaniem grupy roboczej należy się upewnić, że serwer SQL może komunikować się z serwerem Vault poprzez zaporę. W tym celu można zezwolić na wyjątek dla plików wykonywalnych SQL sqlbrowser.exe i sqlserver.exe.

Włączanie replikacji repozytorium

Po skonfigurowaniu komputera wydawcy można zainstalować konsolę serwera Vault na komputerze subskrybenta i włączyć replikację repozytorium.

Uwaga: W przypadku lokalizacji subskrybujących pracujących na wolniejszych połączeniach sieciowych lepiej jest skonfigurować serwer w tej samej lokalizacji co serwer wydawcy, a następnie przesłać serwer. W przypadku nadawania serwera subskrybującego do innej lokalizacji nie należy odłączać go od sieci na dłużej niż 14 dni, aby możliwa była pomyślna replikacja po ponownym podłączeniu do sieci.

1. Zainstaluj program Autodesk Data Management Server na komputerze subskrybenta i ustaw go, aby wskazywał program SQL Server, który jest zainstalowany na tym komputerze.

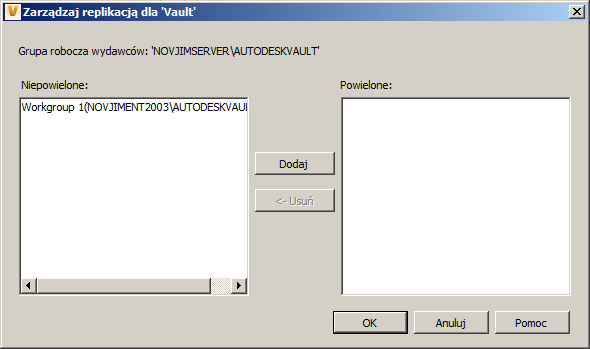

2. Na komputerze wydawcy, w programie ADMS Console kliknij prawym przyciskiem myszy pozycję Grupy robocze i wybierz polecenie Zarządzaj replikacją.

3. Wybierz repozytorium, które chcesz zreplikować.

4. Przenieś grupy robocze, które chcesz zreplikować do kolumny Powielone, klikając przycisk >>.

5. Na komputerze subskrybenta otwórz program ADMS Console i rozwiń węzeł Repozytoria.
6. Kliknij prawym przyciskiem myszy odpowiednie repozytorium i wybierz polecenie Repozytorium włączone, aby włączyć repozytorium.

7. Po wyświetleniu monitu wybierz odpowiednią lokalizację magazynu plików.

W programie Vault zostaną wyświetlone okna dialogowe z opisem częstotliwości synchronizacji repozytorium i informacją, że repozytorium zostało włączone.

Replikacja testowa

1. Dodaj plik do grupy roboczej wydawcy.
2. Wypisz plik, zmodyfikuj go i wpisz ponownie.
3. Przejdź do grupy roboczej subskrybentów.
4. Powtórz te same czynności, jakie wykonano na komputerze wydawcy.
