Use o formato de exportação SAT para salvar Objetos de Corpo do 3ds Max, mantendo seu formato de geometria sólida. Tais objetos podem então ser novamente importados nos programas, como o Autodesk Inventor.

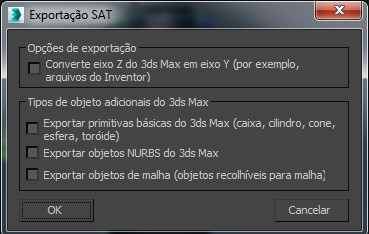

Por predefinição, todas as opções nesta caixa de diálogo são desativadas, portanto somente os Objetos de Corpo são exportados e a cena exportada usa o mesmo sistema de coordenadas como a cena do 3ds Max. Use estas opções para ajustar o sistema de coordenadas para o aplicativo alvo, como o Autodesk Inventor, e implementar outros objetos na cena.
Atenção: Antes de exportar um arquivo SAT, certifique-se de que desativa ou exclui quaisquer modificadores que convertem o Objeto de Corpo para o formato de malha, como em Selecionar Malha.
Grupo de Opções de Exportação
- Converter o eixo Z do 3ds Max para o eixo Y
- Converte o sistema de coordenadas local dos modelos no 3ds Max que usam o eixo Z como o vetor superior ao rodá-los para que eixo Y seja o vetor superior, conforme exportado. Isto deve ser efetuado, por exemplo, ao exportar modelos para o Autodesk Inventor.
Grupo de Tipos de Objeto 3ds Max Adicionais
- Exportar Primitivas Básicas do 3ds Max
- Quando ativado, exporta primitivas geométricas nativas para sua representação de Objetos de Corpo equivalente durante a exportação. Os tipos de primitivas suportados são: Caixa, Cilindro, Cone, Esfera e Rugosidade.
- Exportar Objetos NURBS do 3ds Max
- Quando ativado, exporta quaisquer Objetos NURBS do 3ds Max como Objetos de Corpo. Nota: Se os dados exportados incluírem tipos de primitivas que podem ser convertidas para o formato de NURBS, como o Teapot, você deve em primeiro lugar convertê-las para NURBS no interior do 3ds Max. Caso contrário, tais objetos são convertidos para o formato de malha e exportados dessa forma se a opção correspondente estiver ativa (consulte o seguinte).
- Exportar objetos de malha
- Quando ativado, exporta todas as malhas ou objetos que podem ser retraídos para uma malha no arquivo SAT. O resultado é um Objeto de Corpo que compreendem diversas faces de planos de pequenas dimensões. Não é aconselhável fazê-lo com malhas complexas uma vez que podem impor uma penalização substancial no desempenho.
