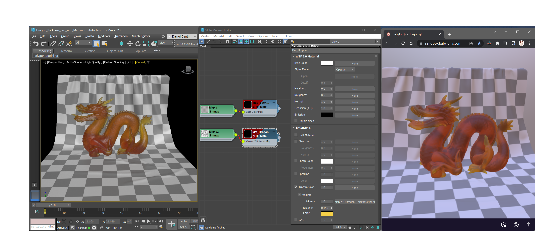

A nova opção Material glTF utiliza um modelo de sombreamento que fornece uma representação precisa da aparência do seu recurso após sua publicação como glTF.
As Unidades do sistema do 3ds Max influenciam como o material glTF é visualizado na viewport do Max. Ao usar o Material glTF, é necessário dimensionar os atributos afetados para assegurar que a renderização do 3ds Max/visualização da viewport coincida com o visualizador glTF para o qual a exportação está sendo feita.

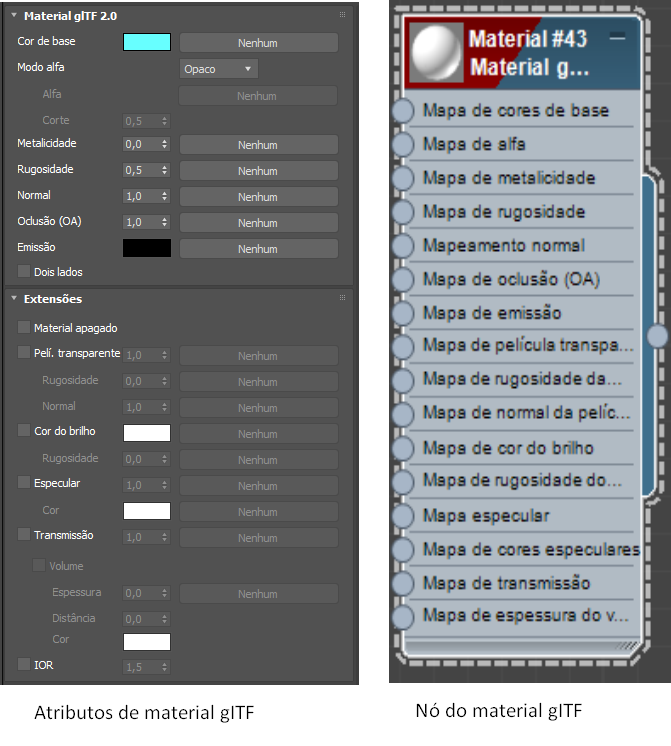

Interface
Parâmetros de material glTF
- Mapa de cores de base
-
Os mapas adicionados ao parâmetro Mapa de cores de base podem ser considerados a cor difusa para não metais. Para metais, esta é a cor do próprio metal.
Metal = 0.0 e Cor de base = amarelo, cinza e vermelho, respectivamente
- Mapa de alfa
-
Define como o valor alfa é interpretado.
Nota: Ao contrário de outros materiais no 3ds Max, o valor alfa deriva do Valor RGB do mapa de entrada Alfa, e não do canal Alfa do Bitmap. - Mapa de Metal
-
Os valores variam de 0.0 (para não metal) a 1.0 (para metal totalmente reflexivo).

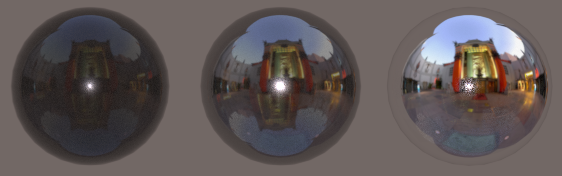

Metal = 0.0, 0.5 e 1, respectivamente
- Mapa de rugosidade
- Quando aplicado, uma rugosidade mais alta produz um material mais embaçado e uma rugosidade mais baixa produz um material mais parecido com um espelho.
Nota: O valor padrão de Rugosidade é 0.0. Quando um Mapa de rugosidade é adicionado, o valor de Rugosidade é automaticamente definido como 1.0.
- Mapeamento normal
- Um mapeamento normal de espaço de tangente.

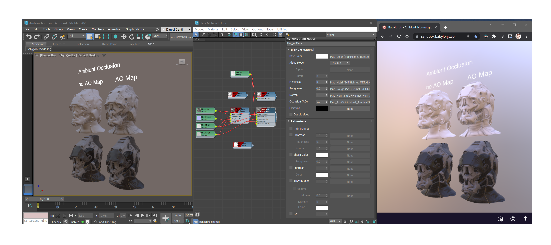

- Oclusão (OA)
-
A Oclusão de ambiente é um mapa em escala de cinza que escurece a cor difusa.
- Mapa de emissão
-
Esse mapa controla a cor e a intensidade da luz emitida pelo material (irradiação).

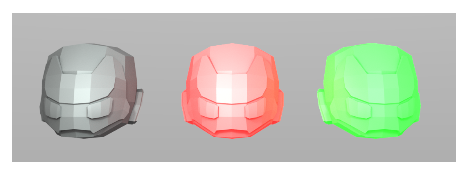

Emissão = preto, vermelho e verde, respectivamente
- Mapa de película transparente
-
Esse mapa define um revestimento transparente que pode ser colocado em camadas no topo do material.

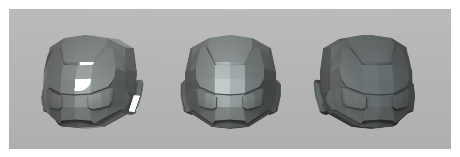

Película transparente = 0.0, 0.5 e 1, respectivamente
- Mapa de rugosidade da película transparente
-
Esse mapa define uma Rugosidade da película transparente que pode ser colocada em camadas no topo do material.
Película transparente = 1 e Rugosidade da película transparente = 0.0, 0.5 e 1, respectivamente
- Mapa de normal da película transparente
- Esse mapa altera a aparência da película transparente com base em uma entrada de mapa normal.
- Mapa de cor do brilho
-
Esse mapa controla a cor do componente de brilho do material. O brilho simula a retrodispersão de materiais como o veludo.
Rugosidade do brilho = 0.1 e Cor do brilho = vermelho, verde e azul, respectivamente
- Mapa de rugosidade do brilho
-
Esse mapa determina a retrodispersão presente. Uma pequena rugosidade resulta em uma resposta especular aguda em torno de ângulos de rasante, e uma grande rugosidade resulta em uma resposta especular suave em torno de ângulos de rasante.
Cor do brilho= vermelho e Rugosidade do brilho = 0.0, 0.5 e 1, respectivamente
- Mapa Especular
-
Esse mapa determina a intensidade da reflexão especular.
Mapa especular =0.0, 0.5 e 1, respectivamente
- Mapa de cor especular
- Esse mapa controla a cor da reflexão especular.
Esse mapa controla a cor da reflexão especular.
Mapa de cores especulares = amarelo, verde e vermelho, respectivamente
- Mapa de transmissão
-
Esse mapa ajusta a quantidade de luz transmitida pela superfície e não tratada como difusa. O valor 1,0 significa transmissão de 100% da luz que penetra na superfície. O atributo Volume na guia Transmissão determina se o material é tratado como volume com absorção e refração. O Mapa de rugosidade define a clareza da transparência, sendo 0,0 transparente como um vidro de janela. Já os valores maiores remetem a um vidro jateado.
Mapa de rugosidade = 0.2 e Mapa de transmissão = 0.0, 0.5 e 1, respectivamente
Nota: O AtiveShade é necessário para visualizar o atributo de transmissão.Nota: A visualização precisa requer unidades de cena em metros e objetos não dimensionados. -
Um aumento na Espessura do volume cria uma camada mais espessa quando a luz é refratada através do material.
Mapa de rugosidade = 0.2, Mapa de transmissão = 1, Espessura do volume = 0.0, 0.5 e 1, respectivamente
- IOR
- O índice de refração (IOR, index of refraction) controla a quantidade na qual o material refrata a luz transmitida.
O valor padrão de IOR é 1.5. A tabela a seguir lista valores comuns de IOR:
Espessura = 1, IOR = 1.5, 3, 50, respectivamente
Material Valor do IOR Ar
1.0003
Água
1.0003
Vidro
1,5 a 1,7
Diamante
2.418
Nota: O IOR somente pode ser definido como um valor constante através das coordenadas de textura de um modelo em glTF. Ele nunca é definido com um mapa de textura.Nota: O parâmetro Transmissão deve ser ativado antes que o parâmetro IOR possa ser modificado.
Limitações conhecidas
- O material glTF espera somente entrada RGB (sem alfa).
- As texturas compactadas automaticamente geram seus dados com base na Iluminação do bitmap, se pensarmos em termos de HSL (no MAXScript, este é o par color.value ou color.v).
- O uso de um Material de vários objetos/subobjeto com ranhuras de material vazias pode levar a materiais incorretos nas faces exportadas.
- As texturas empacotadas devem compartilhar as mesmas cotas e transformações de textura; caso contrário, os resultados não serão os esperados.
- O estado ativado/desativado de alguns elementos da interface do usuário no Material glTF não é atualizado corretamente com a opção Desfazer/refazer. Alterar o material atual no editor de material e, em seguida, selecionar novamente o material corrigirá esse estado.
- Embora a visualização Apagado renderize a emissão/iluminação em sombra ativa, ela não ilumina em visualizadores glTF.
- Os mapas que são empacotados devem compartilhar as mesmas dimensões.
Exemplo de download

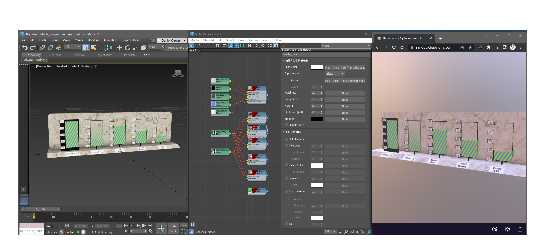

Uma pasta de amostra que pode ser baixada contendo uma cena criada no 3ds Max, que usa o nó de Material glTF e os atributos na texturização de todos os recursos presentes na cena.
Clique no link abaixo para baixar a pasta de amostra (contém a cena do 3ds Max e todas as texturas de bitmap).
