O recurso Extrair permite recuperar seções transversais personalizadas que possam ter sido excluídas da cena. Desde que você tenha um objeto de varredura na cena que utilize a forma excluída como uma seção transversal personalizada, é possível utilizar Extrair para restaurar a forma para a cena.
-
Selecione uma forma que já tenha um modificador de varredura usando uma seção personalizada aplicada. >
Painel Modificar > Implementação do tipo de seção > Clique em Extrair.
Em uma cena grande que tenha muitos objetos e formas, também é possível usar Extrair se quiser duplicar rapidamente uma seção utilizada pela varredura, em vez de procurar a forma original usada como a seção.
Procedimentos
Para extrair uma seção de uma varredura:
- Em uma viewport,
selecione uma forma varrida. - Vá para o painel Modificar e, na implementação de Tipos de seção

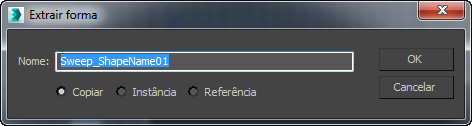

grupo Tipos personalizados de seção, clique no botão Extrair. O 3ds Max abre a caixa de diálogo Extrair formas.
- Insira um novo nome para a seção extraída.
- Especifique o tipo de forma clonada que você deseja extrair; uma cópia, uma instância ou uma referência.
- Clique em OK.
Interface
- Nome
-
Este campo mostra o nome padrão que será atribuído para à seção extraída. Por padrão, sempre tem a convenção de nomenclatura de Sweep_ShapeName01, Sweep_ShapeName02, e assim por diante.
Por exemplo, se a seção ausente foi nomeada Roman-Ogee, a forma extraída será nomeada Sweep_Roman-Ogee01.
- Copiar
-
Insere uma cópia da seção extraída na origem global (0,0,0).
- Instância
-
Insere uma instância da seção extraída na origem global.
- Referência
-
Insere uma referência da seção extraída na origem global.
