Se você precisa coincidir uma seleção contígua de vértices de textura para um contorno em bitmap, seja uma forma irregular, uma linha reta, ou uma forma geométrica, você pode usar a ferramenta de Esboço para executar a operação rapidamente, ao invés de arrastar os vértices, um de cada vez.
Procedimentos
Exemplo: para desenhar formas sem vértices de textura:
- Selecione o esboço de vértices.
- Na Caixa de Diálogo para a Ferramenta de Esboço, se necessário escolha a seleção de arraste na Lista Suspensa.
- De alinhar a lista suspensa, escolha a forma livre, se necessário.
- Certifique-se que a Ordem para mostrar o Vértice e o modo de interação estão ativados. Deixe o tamanho do Cursor de Arrastar na configuração padrão.
- Clique em OK para fechar a caixa de diálogo.
O cursor adota a forma de um círculo, o que significa que você está no modo “selecionar e arrastar ".
- Na caixa de diálogo para Editar UVs, arraste o cursor sobre os vértices para os selecionar e, em seguida, solte o botão do mouse.
Conforme você arrasta, a cada vértice é atribuído um número consecutivo. Quando você soltar o botão do mouse, o cursor muda para um lápis, o que significa que você está em modo “esboço”.
Nota: Antes de iniciar o esboço, cada clique sucessivo do mouse alterna entre arrastar e o modo de esboço. - Na janela do editor, arraste uma linha flutuante.
Os vértices selecionados seguem a linha em ordem numérica, espalhando uniformemente ao longo de seu comprimento. Para iniciar o esboço, solte o botão do mouse e em seguida,arraste novamente.
Alternativamente, se pressione e mantenha pressionada a tecla Alte em seguida,pressione e solte o botão do mouse, você pode desenhar uma linha reta ao mover o mouse. Clique e mova novamente para desenhar segmentos de linha reta conectados.
Você pode desenhar livremente, combinando formas de formato livre e linhas retas:
- Para acrescentar uma linha de forma livre a um segmento de reta, solte a tecla Alt e a seguir, comece a desenhar.
- Para anexar um segmento em linha reta para uma linha de forma livre, pressione e mantenha pressionada a tecla Alt enquanto arrasta e, em seguida, solte o botão do mouse e mova o mouse.
- Para sair da ferramenta de esboço, clique com o botão direito na janela do editor.
Você pode começar com os vértices já selecionados, ou usar a ferramenta de esboço para selecioná-las. Este exemplo utiliza o último método.

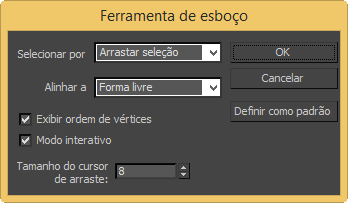

Interface
- Selecionar por
-
Permite que você escolha como selecionar os vértices para o esboço:
- A Seleção de Escolha permite-lhe selecionar os vértices de um por um. Quando você clica em OK, uma Seleção de cursor aparece compondo um signo + e a letra P; quando o cursor está sobre um vértice, o símbolo + se torna maior. Para concluir a seleção, clique com o botão direito e a seguir, arraste para criar um esboço. Após desenhar, você retorna ao modo de seleção, e assim por diante. Para sair, clique com o botão direito.
- Arraste a Seleção permite selecionar múltiplos vértices ao arrastar. Quando você clicar em OK, o cursor aparece como um círculo. Depois de arrastar para selecionar os vértices, solte o botão do mouse e em seguida arraste (ou Alt+ clique) para fazer o esboço. Tal como acontece com a seleção de Escolha, o cursor do mouse continua para alternar entre Selecionar e modos de esboço até que você clique com o botão direito para sair.
- use a seleção atual Usa a seleção atual; não é possível alterar a seleção enquanto usa a ferramenta. Se a seleção atual é de Arestas ou Faces, a ferramenta de Esboço utiliza todos os vértices selecionados anexados aos subobjetos.
- Alinhar a
-
Permite escolher como fazer o esboço:
- Forma Livre Arraste para efetuar o esboço de forma livre (como desenhar com um lápis) ou Alt+ clique para conectar o esboço
- Linha Arraste para efetuar o esboço de um único segmento de linha reta.
- Caixa Arraste na diagonal para efetuar o esboço de um retângulo.
- Círculo Arraste para fora para efetuar o esboço de um círculo, e em seguida mova o mouse em círculo para rotacionar o círculo.
- Exibir a Ordem do Vértice
-
Exibe o número de etiquetas que indicam a ordem na qual os vértices foram selecionados e serão distribuídas durante o desenho.
- Modo Interativo
-
Mostra o posicionamento do vértice enquanto faz o esboço. Desativar para obter o feedback mais rápido.
- Arraste o tamanho do cursor
-
Define o tamanho do cursor do mouse usado enquanto arrasta uma seleção. Padrão=8. Faixa=1 a 15.
- OK
-
Aceita as alterações e fecha a caixa de diálogo.
- Cancelar
-
Desfaz as alterações e fecha a caixa de diálogo.
- Definir como Padrão
-
Torna as configurações atuais os padrões para a sessão atual.
