A caixa de diálogo Densidade do radial permite adicionar peso a qualquer efeito adicional aplicado a Lens Effect. Ao ponderar a densidade do efeito adicional que você aplicar, pode escolher determinadas áreas no efeito para exibir mais do efeito adicional ou eliminá-lo completamente. Você também pode usar Densidade do radial para esmaecer gradualmente o efeito adicional desde densidade máxima até zero, ou criar uma aresta aguçada para a transição.
Objeto com efeitos de Raio diferentes devido a configurações diferentes de Densidade do radial

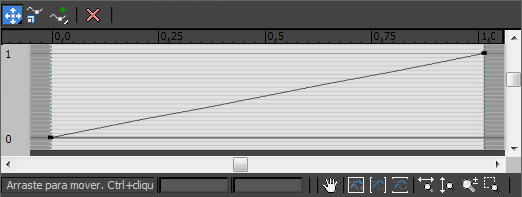

A caixa de diálogo densidade do radial tem controles no topo para criar e mover Pontos em uma curva no gráfico abaixo. A curva representa a densidade do efeito adicional que está sendo aplicado a Lens Effect. Quando você abre a caixa de diálogo, você irá notar que já existe uma linha com um ponto em cada extremidade que representa a densidade do efeito. O enfraquecimento padrão é um esmaecimento com um valor de densidade de 1 desde o centro do efeito até às arestas exteriores que têm um valor de 0. Isto faz com que um efeito com mais densidade seja renderizado no centro do efeito e um esmaecimento gradual até nenhuma densidade nas arestas. Ao colocar pontos ao longo da curva, é possível arrastar estes pontos para aumentar ou diminuir a densidade de um efeito adicional ou eliminá-lo completamente em algumas áreas.
Estão disponíveis botões na parte inferior da caixa de diálogo que permitem alterar a exibição da caixa de diálogo. Você também pode inserir manualmente uma posição horizontal ou vertical ao inserir um valor nas duas caixas de entrada.
Interface
Barra de ferramentas
-
Mover -
Move pontos selecionados em qualquer direção. Clique e mantenha pressionado o botão Mover para exibir o submenu, onde é possível selecionar um botão para mover em qualquer direção, mover somente na direção horizontal, ou mover somente na direção vertical. A função de movimento permanece ativo até que outro botão seja clicado. O botão é realçado em amarelo ou em azul (dependendo do esquema de cor) enquanto está ativo.
-
Ponto de escala -
Verticalmente, dimensiona um ponto para cima ou para baixo. Clique uma vez para ativar o ponto de escala. A função Ponto de escala permanece ativa até que outro botão seja clicado. O botão é realçado em amarelo ou azul enquanto está ativo.
-
Adicionar ponto -
Permite adicionar pontos em qualquer lugar ao longo da curva de Densidade do radial. Clique e mantenha pressionado o botão Adicionar ponto para exibir o submenu, onde é possível selecionar um botão para adicionar um Ponto de canto ou um Ponto de Bezier. Clique uma vez para permitir adicionar ponto. A função Adicionar ponto permanece ativo até que outro botão seja clicado. O botão é realçado em amarelo ou azul enquanto está ativo.
-
Excluir ponto -
Exclui os pontos selecionados.
Barra de status
- Posição horizontal
-
Permite inserir manualmente uma posição horizontal valor para um ponto selecionado.
- Posição vertical
-
Permite inserir manualmente um valor da posição vertical para um ponto selecionado.
-
Panorâmica -
Permite clicar e arrastar a janela da caixa de diálogo Densidade do radial para movê-la para a esquerda e para a direita ou para cima e para baixo. Clique uma vez para ativar o pan. A panorâmica permanece ativa até que outro botão seja clicado. O botão realça enquanto está ativo.
-
Extensões de zoom -
Ajusta a curva na janela da caixa de diálogo tanto verticalmente como horizontalmente, de maneira que toda a curva fique visível.
-
Efetuar zoom em extensões horizontais -
Ajusta a curva horizontalmente dentro da janela da caixa de diálogo para que toda a longitude da curva fique visível.
-
Zoom a extensões vertical -
Ajusta a curva verticalmente dentro da janela da caixa de diálogo Densidade do radial para que a altura completa da curva fique visível.
-
Zoom na horizontal -
Dimensiona a largura da janela da caixa de diálogo Densidade do radial.
-
Zoom na vertical -
Dimensiona o comprimento da janela da caixa de diálogo Densidade do radial.
-
Zoom -
Amplia e reduz toda a janela da caixa de diálogo Densidade do radial.
-
Zoom na região -
Permite arrastar uma região na janela da caixa de diálogo Densidade do radial e dimensionar essa região de modo a preencher a janela.
