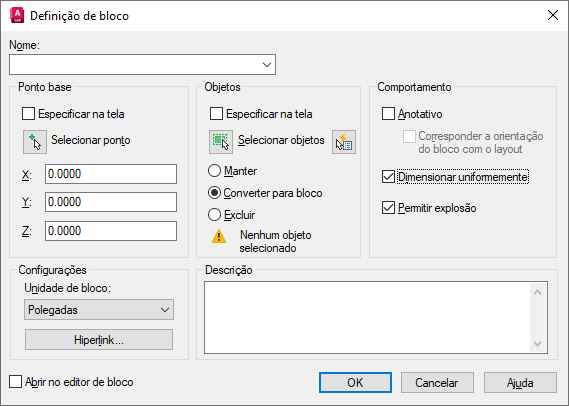

Caixa de diálogo Definição do bloco

BLOCO (comando) Pesquisa

Lista de opções

As seguintes opções são exibidas.

Nome

Nomeia o bloco. O nome pode ter até 255 caracteres e incluir letras, números, espaços em branco e qualquer caráter especial não utilizado pelo sistema operacional e por este programa para outras finalidades.

O nome e a definição do bloco são salvos no desenho atual.

Visualização prévia

Se um bloco existente é selecionado em Nome, exibe uma visualização prévia do bloco.

Ponto base

Especifica um ponto base de inserção para o bloco. O valor padrão é 0,0,0.

Especificar na tela

Solicita que você especifique o ponto de referência quando a caixa de diálogo é fechada.

Selecionar ponto base de inserção

Fecha temporariamente a caixa de diálogo para que você possa especificar um ponto base de inserção no desenho atual.

X

Especifica o valor da coordenada X.

Y

Especifica o valor da coordenada Y.

Z

Especifica o valor da coordenada Z.

Objetos

Especifica os objetos a serem incluídos no novo bloco e se os objetos selecionados devem ser mantidos, excluídos ou convertidos em uma instância de bloco após você criar o bloco.

Especificar na tela

Solicita que você especifique os objetos quando a caixa de diálogo é fechada.

Selecionar objetos

Fecha a caixa de diálogo Definição do bloco temporariamente enquanto você seleciona os objetos para o bloco. Ao terminar a seleção de objetos, pressione Enter para retornar à caixa de diálogo.

Selecionar rápido

Exibe a caixa de diálogo Selecionar rápido, que define um conjunto de seleção.

Manter

Mantém os objetos selecionados como objetos distintos no desenho após você criar o bloco.

Converter em bloco

Converte os objetos selecionados em uma instância do bloco no desenho após você criar o bloco.

Excluir

Exclui os objetos selecionados do desenho após a criação do bloco.

Objetos selecionados

Exibe o número de objetos selecionados.

Comportamento

Especifica o comportamento do bloco.

Anotativo

Especifica que o bloco é anotativo.

Corresponder a orientação do bloco com o layout

Especifica que a orientação das referências do bloco nas viewports do espaço do papel correspondem à orientação do layout. Esta opção está indisponível se a opção Anotativa estiver desmarcada.

Dimensionar uniforme

Especifica se a referência de bloco está precavido ou não de não ser uniformemente graduado.

Permitir a explosão

Especifica se uma referência de bloco pode ser explodida ou não.

Configurações

Especifica configurações para o bloco.

Block Unit

Especifica a unidade de inserção para a referência de bloco.

Hiperlink

Abre a caixa de diálogo Inserir hiperlink, que pode ser utilizada para associar um hiperlink à definição de bloco.

Descrição

Especifica a descrição do texto do bloco.

Abrir no Editor de bloco

Abrir a definição de bloco atual no Editor de bloco ao clicar OK.
