Cria uma cota linear, angular ou de comprimento de arco a partir da segunda linha de extensão de uma cota selecionada.
Pesquisa
Resumo
Este comando é um atalho da opção Corrente do comando AMPOWERDIM. Alinha automaticamente a nova cota com a cota selecionada como linhabase.
Lista de prompts
Os seguintes prompts são exibidos.
- Cota de base

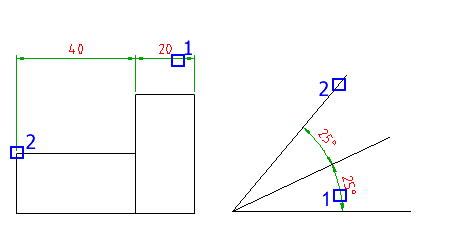

- Especifica uma cota linear ou angular para ser utilizada como base das cotas concatenadas (1 na ilustração).
- Origem da próxima linha de extensão
- Especifica a aresta ou o ângulo seguinte para a cota (2 na ilustração).
- Selecionar
- Especifica novamente a cota a ser usada como a cota de base.
- Opções
-
Exibe a caixa de diálogo Opções de Dimensionamento avançado, que permite pré-configurar opções para esta cotas concatenadas.
Nota: Esta opção está visível na linha de comando somente se a variável de sistema AMPOWERDIMEDITOR está definida como 0 ou a faixa de opções está desativada.
