Comando AMFCFRAME

Cria um símbolo de tolerância geométrica e, opcionalmente, anexa-o a um objeto do desenho.

Pesquisa

Resumo

Você pode selecionar entre uma ampla variedade de símbolos GD&T para especificar tolerâncias geométricas com tolerâncias geométrica de operação. Também é possível salvar os símbolos utilizados frequentemente na biblioteca de símbolos e selecionar símbolos completamente configurados diretamente da faixa de opções.

Lista de prompts

Os seguintes prompts são exibidos.

Selecionar objeto para anexar
Anexa o símbolo a um objeto. Para posicionar o símbolo sem anexá-lo a nada, clique na posição que deseja posicionar a extremidade do condutor. Se você deseja posicionar o símbolo sem uma chamada de detalhe, clique na posição desejada para inserir o símbolo.
Ponto inicial
Especifica a posição da seta do condutor.
Próximo ponto
Especifica a localização do próximo vértice da linha de chamada.
Nota: O conjunto de ferramentas do AutoCAD Mechanical força o primeiro segmento da chamada de detalhe a ficar perpendicular ao objeto anexado e os segmentos subsequentes a ficarem horizontais ou verticais. Para substituir esta restrição, clique na tecla Alternar modo ortogonal da linha de chamada do símbolo (SHIFT + F, por padrão) à medida que você mover o cursor.
Símbolo
Posiciona o símbolo na localização clicada por último.
Superfície

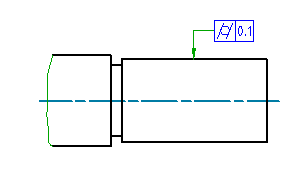

Adiciona ponta de seta, linha de chamada e linha de referência adicionais ao símbolo, para permitir que você aponte para uma superfície em vez de para uma aresta.
Nota: As normas de desenho que não são compatíveis com as chamadas de detalhe indicativas de superfície não exibem a opção Superfície.
  • Ponto inicial: especifica a posição da ponta de seta da chamada de detalhe indicativa de superfície (1 na ilustração acima).
  • Próximo ponto: especifica a localização do próximo vértice da chamada de detalhe indicativa de superfície (2 na ilustração acima).
  • Símbolo: especifica a localização do símbolo (3 na ilustração acima).
  • Aresta: remove a ponta de seta, a chamada de detalhe e a linha de referência adicionais para permitir que você aponte para uma aresta em vez de uma superfície.
Biblioteca
Permite selecionar um símbolo completamente configurado da biblioteca de símbolos e posicionar no área do desenho.
Nome do símbolo
Especifica o nome do símbolo predefinido a ser obtido da biblioteca de símbolos.
  • ?: lista os nomes dos símbolos predefinidos que podem ser selecionados.
