Sobre a edição de símbolos de tolerância geométrica (conjunto de ferramentas do AutoCAD Mechanical)

Ao dar um duplo clique em um símbolo na área de desenho, é exibida a caixa de diálogo Tolerância geométrica.

Edição de dados de símbolo

É possível editar os dados de tolerância bem como incluir ou remover a designação geral.

Edição de chamadas de detalhe

Ao dar um duplo clique na chamada de detalhe de símbolo, é exibida a guia Chamada de detalhe. É possível utilizar os botões desta guia para adicionar ou remover chamadas de detalhe e segmentos da chamada de detalhe.

Quando você adiciona uma chamada de detalhe e a conclui na tolerância geométrica, a chamada de detalhe é convertida automaticamente em uma chamada de detalhe secundária. O conjunto de ferramentas do AutoCAD Mechanical permite somente uma chamada de detalhe secundária por símbolo.

Quando você adiciona uma chamada de detalhe e a conclui em uma chamada de detalhe existente, o conjunto de ferramentas do AutoCAD Mechanical converte o símbolo em um com várias chamadas de detalhe. A chamada de detalhe original é dividida em dois segmentos independentes no ponto de união.

Quando você tenta adicionar uma chamada de detalhe, o conjunto de ferramentas do AutoCAD Mechanical fornece uma opção de linha de comando denominada rota Automática. Quando você seleciona esta opção, não é necessário selecionar o ponto de terminação. Se não há uma chamada de detalhe secundária, a chamada de detalhe é adicionada como uma chamada de detalhe secundária. Se existe uma chamada de detalhe secundária, a chamada de detalhe é adicionada como uma chamada de detalhe adicional.

Se você seleciona um segmento da chamada de detalhe para removê-lo, todos os segmentos da chamada de detalhe após esse segmento também são excluídos.

Edição de chamadas de detalhe com manipuladores

Quando você seleciona uma chamada de detalhe, o conjunto de ferramentas do AutoCAD Mechanical exibe os manipuladores da chamada de detalhe. É possível arrastar os manipuladores para esticar ou contrair segmentos da chamada de detalhe. Quando você edita uma chamada de detalhe usando manipuladores, a operação de arraste é obedece as regras pelas quais foi criada a chamada de detalhe. Por exemplo, se o primeiro segmento da chamada de detalhe é perpendicular ao objeto anexado, durante a edição usando manipuladores, o .conjunto de ferramentas do AutoCAD Mechanical força que este permaneça perpendicular. Se os segmentos da chamada de detalhe posteriores são horizontais ou verticais, durante a edição usando manipuladores, o conjunto de ferramentas do AutoCAD Mechanical força que eles sejam horizontais ou verticais.

No entanto, se você pressiona a tecla Modo ortogonal de chamada de detalhe de símbolo (Shift + F, por padrão) durante a edição usando manipuladores destes segmentos da chamada de detalhe, o conjunto de ferramentas do AutoCAD Mechanical flexibiliza a regra.

Do mesmo modo, se um segmento da chamada de detalhe criou-se inicialmente com a regra flexibilizada, a regra permanece assim ao editar usando manipuladores esse segmento da chamada de detalhe. No entanto, se você pressiona a tecla Modo ortogonal de chamada de detalhe de símbolo (Shift + F, por padrão) durante a edição usando manipuladores destes segmentos da chamada de detalhe, o conjunto de ferramentas do AutoCAD Mechanical impõe a regra.

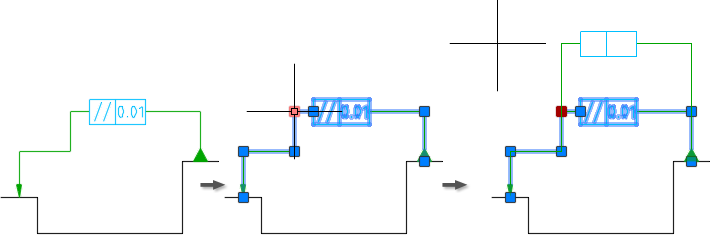

Quando você edita uma chamada de detalhe principal usando manipuladores, o segmento da chamada de detalhe antes do ponto do manipulador (em direção à ponta de seta) é esticado ou é contraído. Nenhuma das demais chamadas de detalhe são afetadas. A posição da tolerância geométrica altera de acordo.

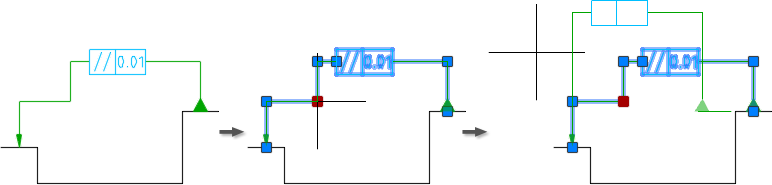

Se o símbolo inclui uma chamada de detalhe secundária, o primeiro segmento da chamada de detalhe (da chamada de detalhe secundária) é esticada ou contraído para absorver a alteração na posição do símbolo.

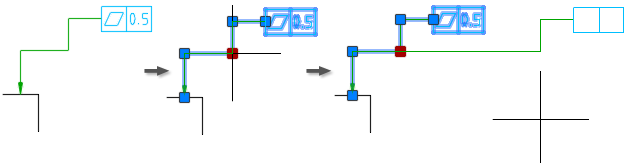

Quando este comportamento não é capaz de alojar a alteração, o ponto inicial do primeiro segmento da chamada de detalhe altera-se.

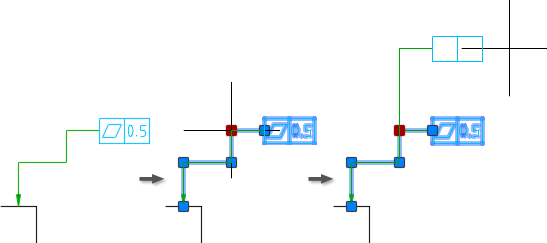

Quando um símbolo tem várias chamadas de detalhe, e o ponto de união é arrastado, todos os segmentos da chamada de detalhe antes do ponto do manipulador são esticados.

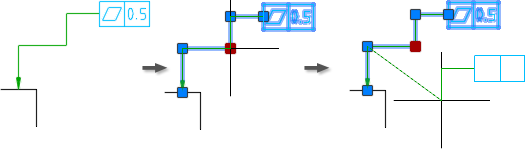

Quando a chamada de detalhe secundária é editada usando manipuladores, o segmento da chamada de detalhe antes do ponto do manipulador é esticado, mas o símbolo não se move. Portanto, você pode somente editar chamadas de detalhe secundárias usando manipuladores dentro do espaço disponível.
