Consulte Trabalhar com conjuntos de propriedades

É possível utilizar conjuntos de propriedades para atribuir e acessar propriedades personalizadas para um determinado objeto.

Uma definição de conjunto de propriedades especifica as características de um conjunto de propriedades que pode ser referenciado para um determinado objeto no desenho.

Atribua definições de conjuntos de propriedades individuais a um ou mais objetos selecionados na guia categoria de objeto.

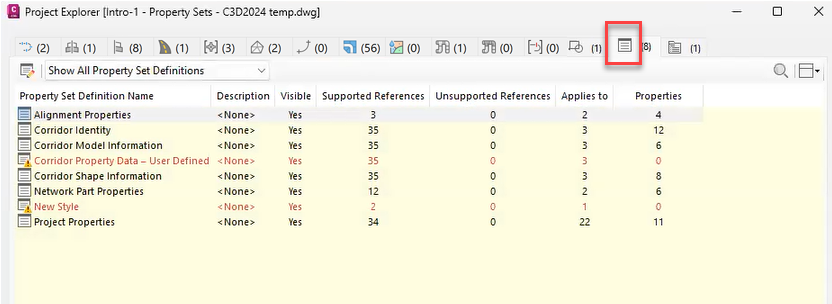

Trabalhar na guia Definições de conjuntos de propriedades

A vista da lista Nome das definições do conjunto de propriedades exibe todas as definições do conjunto de propriedades no desenho. A lista Referências do conjunto de propriedades exibe todas as referências associadas ao conjunto de propriedades selecionado na primeira vista de lista, e todas as propriedades das referências selecionadas são exibidas na lista no canto inferior direito.

Para adicionar ou remover uma referência de conjunto de propriedades:

1. Selecione uma definição de conjunto de propriedades na guia Definições de conjuntos de propriedades. As referências do conjunto de propriedades associadas para a definição serão exibidas.

2. Selecione uma referência na tela/viewport e clique em para adicionar uma referência de conjunto de propriedades. Clique em para remover a referência do conjunto de propriedades selecionado. Também é possível remover uma referência de conjunto de propriedades clicando com o botão direito do mouse em uma referência e selecionando Remover conjunto de propriedades selecionado.

   Nota: O botão Adicionar conjuntos de propriedades no Navegador de projeto permite que as definições de conjuntos de propriedades individuais sejam atribuídas a um ou mais objetos selecionados na guia categoria de objeto atual. No Project Explorer, uma definição de conjunto de propriedades é considerada atribuível à seleção atual se todas as seguintes condições forem atendidas:

   • A definição do conjunto de propriedades ainda não foi atribuído a nenhum dos objetos selecionados.
   • A definição do conjunto de propriedades se aplica aos tipos de objeto selecionados ou a todos os tipos de objeto.
   • A definição do conjunto de propriedades não está marcada como invisível ou de somente leitura (consulte o comando PROPERTYSETACCESS).

   As definições do conjunto de propriedades que não atendem a todas essas condições são excluídas da caixa de diálogo Adicionar conjuntos de propriedades.

Trabalhar na guia Subobjetos de conjuntos de propriedades

Na guia de subobjetos Conjuntos de propriedades, é possível atribuir e gerenciar definições de conjuntos de propriedades e suas referências, exportar relatórios e revisar dados de conjuntos de propriedades.

A guia de subobjetos Conjuntos de propriedades é encontrada em qualquer guia de objeto compatível com o Navegador de projeto e pode ser exibida ou oculta ao clicar no botão Mostrar/ocultar conjuntos de propriedades de subobjetos na guia Grupos de pontos, na guia Redes de tubulação e na guia Redes de pressão.

Pesquise e filtre conjuntos de propriedades usando critérios selecionados. Clique no menu suspenso Filtrar por para alternar os critérios de filtro. Utilize a função Localizar para procurar um determinado conjunto de propriedades. Insira "*" ou "?" para executar uma pesquisa.

Para adicionar ou remover uma definição de conjunto de propriedades de um objeto referenciado:

1. Selecione um ou mais itens na vista da lista de objetos e abra a guia de subobjetos Conjuntos de propriedades.

   Na guia Conjuntos de propriedades, é possível visualizar todas as definições do conjunto de propriedades atribuídas ao objeto selecionado.

2. Selecione uma definição de conjunto de propriedades na lista.

3. Clique em para adicionar um conjunto de propriedades. Clique em para remover o conjunto de propriedades selecionado.

4. Ao adicionar uma definição de conjunto de propriedades, a caixa de diálogo Adicionar conjunto de propriedades será exibida solicitando que você escolha a definição do conjunto de propriedades.
   Nota: Somente as definições de conjuntos de propriedades aplicáveis ao objeto selecionado serão exibidas na caixa de diálogo. As definições do conjunto de propriedades devem atender às seguintes condições:

   • A definição do conjunto de propriedades se aplica aos tipos de objeto selecionados ou a todos os tipos de objeto.
   • A definição do conjunto de propriedades ainda não foi atribuído a nenhum dos objetos selecionados.
   • A definição do conjunto de propriedades não está marcada como invisível ou de somente leitura (consulte o comando PROPERTYSETACCESS).
