Introdução
A janela do Project Explorer é dividida em uma série de guias de categorias de objeto. Cada guia de categoria de objeto fornece uma série de ferramentas de revisão e edição de projeto projetadas especificamente para a categoria de objeto selecionada. Todas as informações apresentadas na janela do Project Explorer são atualizadas quando uma alteração de projeto de qualquer tipo é aplicada ao Civil 3D.
O layout de cada guia de categoria de objeto é geralmente dividido em dois ou três painéis personalizáveis.

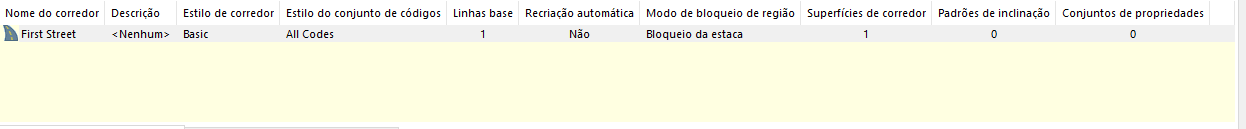

O painel Lista de objetos
Uma lista de objetos na categoria de objeto selecionada junto com uma série de parâmetros de chave para cada objeto listado. Os parâmetros que são realçados contra um plano de fundo branco são diretamente editáveis no Project Explorer clicando duas vezes no valor exibido. Os objetos exibidos em vermelho indicam a presença de uma violação de projeto de algum tipo. Passe o mouse sobre qualquer objeto desse tipo para exibir uma dica de ferramenta que forneça mais informações sobre a natureza da violação.

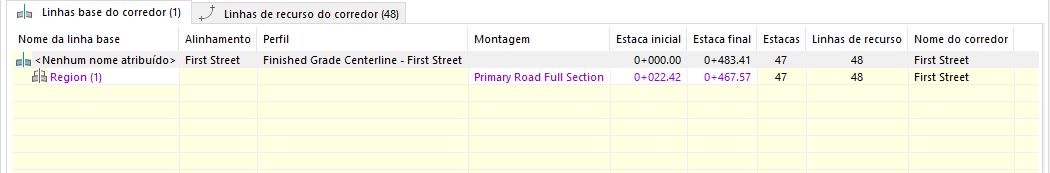

O painel Listas de subobjetos
O painel de lista de subobjetos contém uma lista que é preenchida quando uma seleção de objeto é feita na interface do usuário. A natureza de cada subobjeto listado dependerá do tipo de objeto selecionado, mas pode incluir itens como pontos, segmentos de lote, linhas base de corredor e regiões, triângulos de superfície, células de superfície e entidades de alinhamento ou perfil. Novamente, os parâmetros de subobjeto que são realçados contra um plano de fundo branco são diretamente editáveis no Project Explorer clicando duas vezes no valor exibido. Os elementos de subobjeto que são exibidos em vermelho indicam a presença de uma violação de projeto de algum tipo. Passe o mouse sobre qualquer subobjeto para exibir uma dica de ferramenta que forneça mais informações sobre a natureza da violação.
O painel Gráfico do perfil longitudinal ou gráfico de seção
Algumas categorias de objeto incluem um Gráfico do perfil longitudinal ou gráfico de seção dinâmico na parte superior da janela. Esses gráficos permitem que o objeto selecionado seja visualizado no perfil ou na seção sem a necessidade de desenhar gráficos do perfil longitudinal ou gráficos de seção. As vistas são responsivas quando uma atualização é necessária e incluem diversas ferramentas projetadas para ajudar você a compreender melhor a estrutura subjacente do conteúdo exibido. Consulte o tópico Gráfico de perfil longitudinal e gráfico de seção para obter mais detalhes.
Atalhos de teclado
O Project Explorer apresenta atalhos de teclado que permitem que objetos e partes de objetos sejam facilmente identificados e localizados. Muitas dessas ferramentas também estão disponíveis em um menu de contexto acessível em cada objeto ou elemento de subobjeto listado na interface do usuário do Project Explorer.
Categorias de objeto com suporte
Na parte superior da janela Project Explorer, as guias de categoria de objeto exibem uma contagem do número de objetos que existem em cada categoria de objeto. O intervalo atual de categorias de objeto do Civil 3D com suporte é o seguinte:
- Alinhamentos (e perfis)
- Montagens
- Submontagens
- Corredores (incluindo linhas base, regiões e linhas de recurso de corredor)
- Grupos de pontos
- Surfaces
- Linhas de recurso do terreno
- Lotes
- Redes de tubulação (incluindo estruturas e tubulações)
- Redes de pressão
- Grupos de linhas de amostra (incluindo linhas de amostra e linhas de corte)
- Blocos do AutoCAD
Conjuntos de objetos
A categoria do objeto final exibida na interface do usuário do Project Explorer é utilizada para os conjuntos de objetos que podem ser definidos no Project Explorer e são usados para controlar a exportação de vários relatórios, planilhas, tabelas dinâmicas ou estáticas do AutoCAD e desenhos 2D do AutoCAD.
