Exercício 1: Criar montagem

Neste exercício, você usará algumas das submontagens fornecidas com o Autodesk Civil 3D a fim de criar uma montagem para uma rodovia coroada básica com pistas de rolamento, meios-fios, sarjetas, calçadas e inclinações em uma superfície existente.

Nota:

A montagem do corredor que você construir será usada para criar um modelo de corredor no tutorial Criar um corredor básico.

Criar uma linha base de montagem

1. Abra o Assembly-1a.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guia Início painel Criar projeto menu suspenso MontagemCriar montagem Pesquisa.
3. Na caixa de diálogo Criar montagem, em Nome, insira Seção completa de rodovia principal. Clique em OK.
4. Quando o prompt 'Especifique local de linha base da montagem' prompt for exibido na linha de comando, clique no retângulo em gráficos do perfil longitudinal.

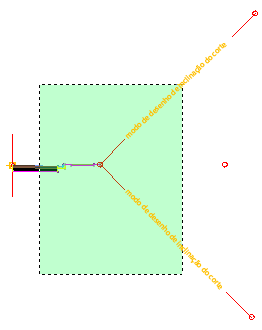

   A viewport aumentará o zoom para a linha base da montagem, que ficará assim:



Adicionar uma submontagem de pista

1. Se a Paleta de ferramentas que contém submontagens não estiver visível, clique na guia Início painel PaletasPaletas de ferramentas Pesquisa.
2. Na paleta de ferramentas, clique com o botão direito na barra de controle Paletas de ferramentas. Clique em Métricas civis das submontagens.
3. Clique na guiaPistas.
4. Clique em LaneSuperelevationAOR.
5. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
   • Lado: Direito
   • Largura: 3.5
   • Giro potencial: Não
6. No desenho, clique no ponto do marcador na linha base da montagem.

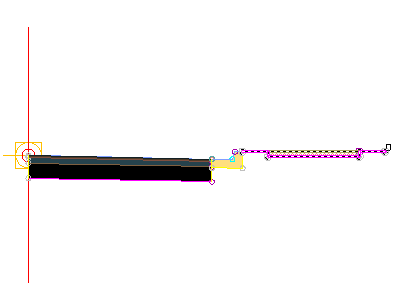

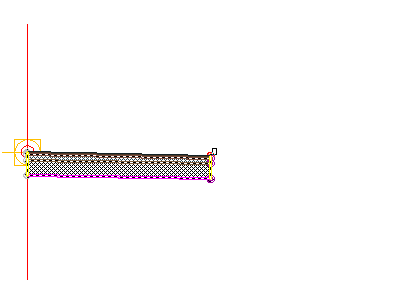

   A submontagem da pista direita agora está anexada à linha base da montagem.

Adicionar uma submontagem de meio-fio

1. Na janela Paletas de ferramentas, na guiaMeios-fios, clique em UrbanCurbGutterGeneral.

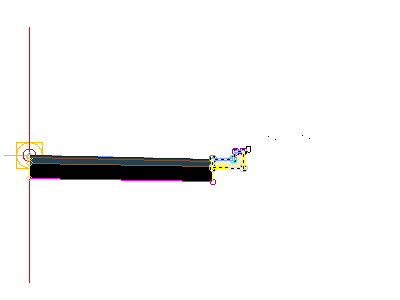

2. No desenho, clique no ponto do marcador na borda superior direita da pista de rolamento.

   Nota:

   Se anexar a submontagem ao marcador incorreto, é possível movê-lo para o local correto. Pressione Esc para sair do modo de colocação da submontagem. Selecione a submontagem que deseja mover. Uma alça azul será exibida quando a submontagem estiver selecionada. Selecione a alça e clique no ponto do marcador correto.

Adicionar uma submontagem de calçada

1. Na janela Paletas de ferramentas, na guiaBásico, clique em Calçada básica.
2. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
   • Lado: Direito
   • Largura: 1.5
   • Largura do buffer 1: 0.5
   • Largura do buffer 2: 0.5
3. No desenho, clique no ponto do marcador no topo, na parte traseira do meio-fio.


Adicionar uma submontagem de talude

1. Na janela Paletas de ferramentas, na guiaBásico, clique em BasicSideSlopeCutDitch.
2. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
   • Lado: Direito
   • Inclinação do corte: 2.000:1
   • Inclinação de aterro: 4.000:1
3. No desenho, clique no ponto do marcador na borda externa da submontagem da calçada.

4. Pressione Esc.

   Esta ação finaliza o comando de inserção de submontagem.

Espelhar as submontagens para a esquerda da linha base

1. No desenho, selecione as quatro submontagens que adicionou.

2. Clique com o botão direito do mouse. Clique em Espelho.
3. Clique no ponto do marcador na linha base da montagem.

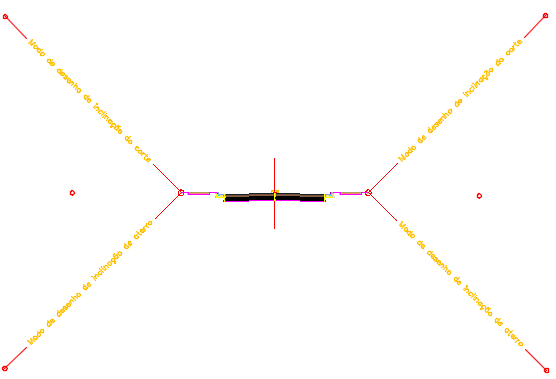

   As submontagens são exibidas no lado esquerdo do marcador da montagem. O comando Espelho cria uma imagem idêntica das submontagens selecionadas. Todos os parâmetros da submontagem, exceto o parâmetro Lado, são retidos.


   Nota:

   Os parâmetros das submontagens espelhadas não são vinculados de forma dinâmica. Ao alterar um valor de parâmetro de uma submontagem em um lado da linha base da montagem, a alteração não será aplicada ao lado oposto.

Para continuar com este tutorial, vá para Exercício 2: Modificar o modelo de nome da submontagem.
