Exercício 1: Criar uma estrada de três vias

Neste exercício, você irá criar uma intersecção de três vias e gerar um corredor que mantém a coroas de ambas as estradas.

Para criar uma modelo de intersecção completa, é preciso ter um alinhamento de e um perfil de linha de centro para cada uma das estradas de intersecção. A geometria horizontal e vertical para os elementos restantes, incluindo os deslocamentos e as esquinas do meio-fio, são geradas com base nos parâmetros que se especifica.

Em uma intersecção de estrada de três vias, o coroamento de todas as estradas que efetuam a intersecção são mantidos em um nivelamento comum. O pavimento de ambas as estradas é mesclado com as regiões de esquina do meio-fio, que formam as transições entre as estradas de intersecção.

O desenho para este exercício contém um corredor ao longo de cada uma das estradas de intersecção. Cada corredor é composto de uma montagem de corredor e de um alinhamento e um perfil de linha de centro.

No fim do exercício, o desenho também irá conter os seguintes elementos:

• Um objeto de intersecção
• Dois perfis e alinhamentos de esquinas de meio fio
• Quatro perfis e alinhamentos de bordo (dois para cada alinhamento de linha de centro)
• Diversas novas regiões do corredor
• Montagens de corredor para cada região de intersecção

Especificar a localização da intersecção

1. Abra o Intersection-Create-1.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guia Início painel Criar projeto menu suspenso IntersecçõesCriar intersecção Pesquisa.

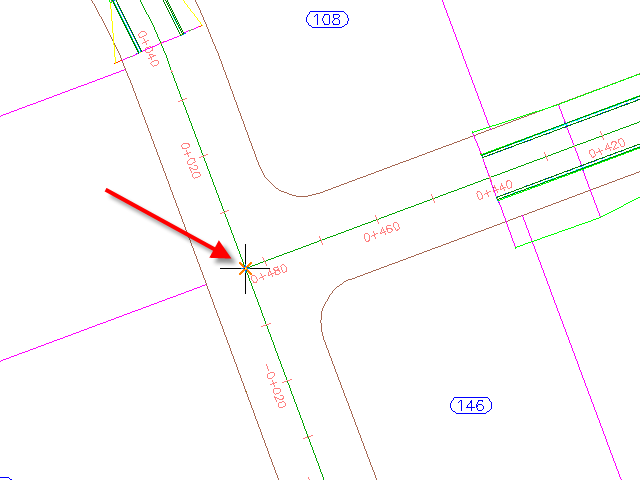

3. No desenho, clique no ponto de intersecção dos dois alinhamentos.


Especifique os parâmetros de declividade do corredor

1. No assistente Criar intersecção, na página Geral, em Tipo do corredor da intersecção, selecione Todas as coroas mantidas.
2. Clique em Avançar.

Especifique a geometria dos deslocamentos e esquina do meio-fio

1. Na página Detalhes da geometria, clique em Parâmetros de deslocamento.

   Os parâmetros padrão são armazenados nas configurações do desenho. Você pode modificar os parâmetros padrão durante o processo de criação da intersecção.

2. Na caixa de diálogo Parâmetros de deslocamento, especifique os seguintes parâmetros:
   • Estrada secundáriaDefinição de alinhamento de bordo esquerdoValor de deslocamento: 3.5000
   • Estrada secundáriaDefinição de alinhamento de bordo direitoValor de deslocamento: 3.5000
   • Criar novos deslocamentos do início ao fim das linhas de eixo: limpo

     Quando esta opção for selecionada, alinhamentos de bordo são criados ao longo de todo o comprimento da linha de eixo. Esta opção é útil quando é necessário utilizar alinhamentos de bordo e perfis como alvos para outros objetos, incluindo outras intersecções ao longo da mesma de estrada.

3. Clique em OK.
4. Na página Detalhes da geometria, clique em Parâmetros da esquina do meio-fio.
5. Na caixa de diálogo Intersecção da esquina do meio-fio, em Parâmetros da esquina do meio-fio, especifique os seguintes parâmetros:
   • Tipo de esquina do meio-fio: Concordância circular
   • Raio: 7.5
   Nota:

   No desenho, gráficos temporários realçam a esquina do meio-fio selecionada no momento.

6. Clique com o botão direito em Parâmetros de esquina do meio-fio Clique em Copiar para todos os quadrantes.

   Este comando copia os parâmetros da esquina do meio-fio para todas as regiões de intersecção da esquina do meio-fio. O número de regiões da esquina do meio-fio regiões é gerado automaticamente com base na geometria horizontal existente. Por exemplo, se esta fosse uma intersecção de quatro vias, quatro regiões de esquina do meio-fio estariam disponíveis.

7. Clique em OK.
8. No assistente Criar intersecção, em Perfis de deslocamento e de esquina do meio-fio, assegure-se de que Criar perfis de deslocamento e de esquina do meio-fio esteja selecionado.

   Para produzir um modelo completo de corredor da intersecção, é necessário criar perfis para os alinhamentos de bordo e alinhamentos de esquinas de meio-fio. Para este exercício, você aceitará as configurações padrão do perfil de deslocamento e de esquina do meio-fio.

9. Clique em Avançar.

Especificar os parâmetros do corredor

1. Na página Regiões do corredor, especifique as seguintes opções:
   • Criar corredores na área de intersecção: selecionada
   • Adicionar a um corredor existente: selecionada, Second Street
   • Selecionar superfície para talude: EG
2. Em Selecionar conjunto de montagem para importar, clique em Procurar.
3. Na caixa de diálogo Selecionar arquivo de conjunto de montagem, navegue para a pasta do tutorial.
4. Selecionar objetos: Selecionado Clique em Abrir.

   Um conjunto de montagens permite importar rapidamente um grupo de montagens de corredor existente e aplicá-los a tipos específicos de seção.

5. Clique em Criar intersecção.

   A intersecção será criada e novas regiões do corredor serão criadas na área da intersecção.



Examinar os novos objetos

1. Em Toolspace, na guia Prospector, expanda a coleção Alinhamentos.

   Quatro coleções de alinhamentos estão disponíveis.

2. Em Alinhamentos, expanda as coleções Alinhamentos da linha de centro, Alinhamentos de bordo, e Alinhamentos de esquinas de meio-fio.

   No começo deste exercício, existiam somente Alinhamentos da linha de centro. Os Alinhamentos de bordo e os Alinhamentos de esquinas de meio-fio foram criados usando os parâmetros especificados no assistente Criar intersecção.

   Nota:

   No desenho, os alinhamentos de bordo e as legendas de estaca são azuis e os alinhamentos de esquinas de meio-fio são vermelhos.

3. Em Alinhamentos de bordo, expanda a coleção First Street-Esquerda-3.500Perfis.

   Perfis de layout para os Alinhamentos de bordo e Alinhamentos de esquinas de meio-fio foram criados usando os parâmetros especificados no assistente Criar intersecção.

Fechamento de folgas no corredor

1. No desenho, selecione o corredor na área de intersecção.

   As alças do controle deslizante são exibidas nas estacas iniciais e finais das regiões do corredor.

2. Clique na alça na estaca 0+040.

   A alça fica vermelha.

3. Na linha de comando, insira 21.
4. Clique na guiaCorredor painel Modificar regiãoCopiar região Pesquisa.
5. Selecione a parte do corredor da Second Street que contorna o terreno.
6. Na linha de comando, insira F para preencher um intervalo no corredor.
7. Mova o cursor na direção do intervalo no corredor.

   Um gráfico vermelho indica que o intervalo pode ser preenchido.

8. Clique quando o gráfico vermelho estiver visível.

   O intervalo será preenchido.

9. Pressione Enter para finalizar o comando.
10. Clique na guiaCorredor painel Modificar corredorReconstruir corredor Pesquisa.

    O corredor da Second Street se reconstrói, eliminando os intervalos.

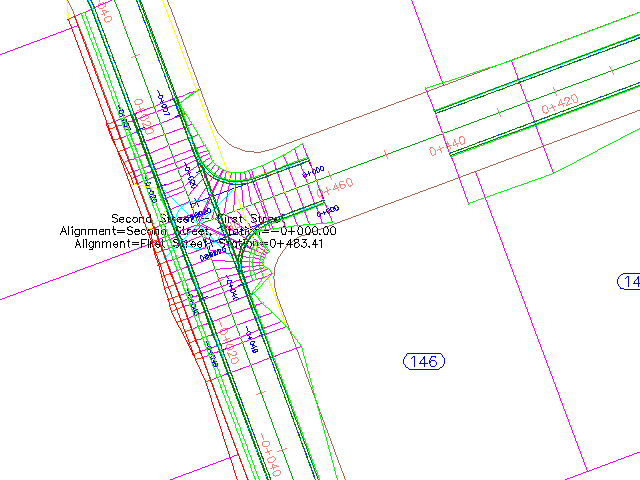

11. Selecione o corredor First Street. Selecione a alça na estaca 0+440.

    A alça fica vermelha.

12. Arraste a alça em direção à intersecção. Clique para colocar a alça no início da intersecção.

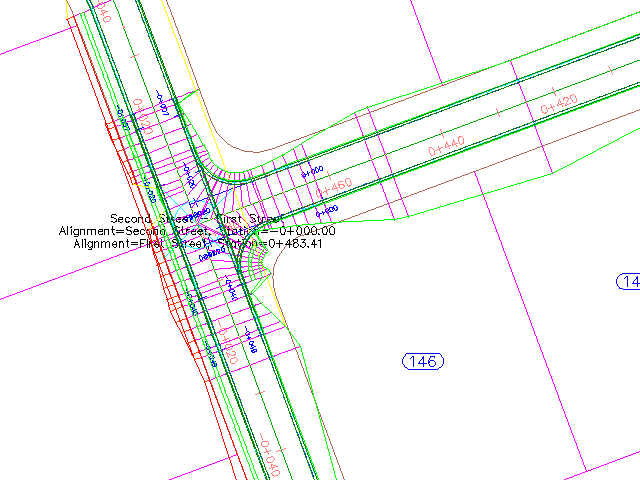

13. Clique com o botão direito no corredor First Street. Clique em Reconstruir corredor.

    O corredor se reconstrói, eliminando as folgas entre e a intersecção.



Para continuar com este tutorial, vá para Exercício 2: Criar uma intersecção de estrada principal com pistas de retorno.
