Exercício 2: Editar um alinhamento de bordo

Neste exercício, você irá examinar as ferramentas de edição de alinhamento de bordo.

As ferramentas de edição de geometria que estão disponíveis para um alinhamento de bordo dependem se o alinhamento é estático ou dinâmico. Se o alinhamento de bordo for vinculados de forma dinâmica ao alinhamento principal da linha de centro, não será possível editar a geometria do alinhamento de bordo. Se o alinhamento de bordo for estático, é possível usar as ferramentas na barra de ferramentas Ferramentas de layout de alinhamento.

A guiaParâmetros de deslocamento estará disponível na caixa de diálogo Propriedades do alinhamento. A partir desse local, é possível alterar parâmetros como valor de deslocamento nominal e estacas iniciais e finais.

Este exercício continua a partir do Exercício 1: Criar um alinhamento de bordo.

Examine a geometria do alinhamento de bordo

  1. Abra o Align-6B.dwg, que está localizado na pasta de desenhos dos tutoriais.

    O desenho contém uma superfície e um alinhamento da linha de centro com dois alinhamentos de bordo.

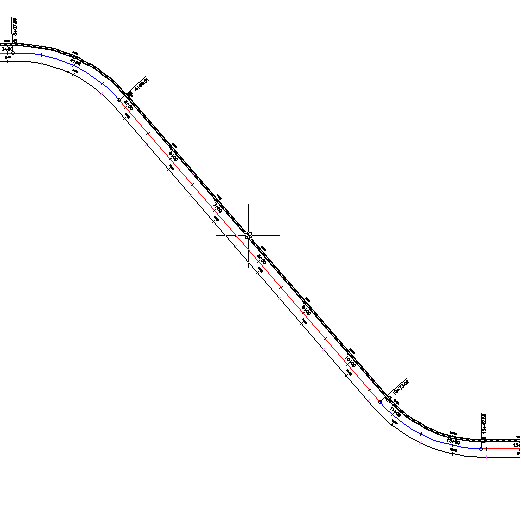

  2. Selecione o alinhamento de bordo esquerdo.
  3. Clique na guiaAlinhamento de bordo painel ModificarEditor de geometria Pesquisa.

    Na barra de ferramentas Ferramentas de layout de alinhamento, a maioria das ferramentas não está disponível, pois o alinhamento de bordo é vinculado de forma dinâmica à geometria principal. É possível utilizar a vista Entidades de alinhamento e a janela Parâmetros de layout do alinhamento para visualizar os parâmetros de um alinhamento de bordo dinâmico, mas não é possível alterar os valores.

Editar os parâmetros de alinhamento de bordo

  1. Clique na guiaAlinhamento de bordo painel Modificar menu suspenso Propriedades de alinhamentoPropriedades de alinhamento Pesquisa.
  2. Na caixa de diálogo Propriedades de alinhamento, na guiaInformações, expanda a lista Tipo.

    É possível alterar um alinhamento de bordo para quaisquer dos tipos nesta lista. No entanto, se alterar o tipo de alinhamento, o alinhamento não será vinculado dinamicamente ao alinhamento da linha de centro.

  3. Pressione Esc.
  4. Clique na guiaParâmetros de deslocamento.

    Utilize esta guia para ajustar o projeto de alinhamento de bordo. Se você quiser que o alinhamento de bordo reaja às alterações na geometria do alinhamento principal, utilize a lista Atualizar modo para tornar o alinhamento estático.

    Nota:

    A guiaParâmetros de deslocamento é exibida na caixa de diálogo Propriedades de alinhamento somente para alinhamentos de bordo.

  5. Especifique os seguintes parâmetros:
    • Valor nominal do deslocamento: -24.0000
    • Estaca final: 10+00
  6. Clique em OK.

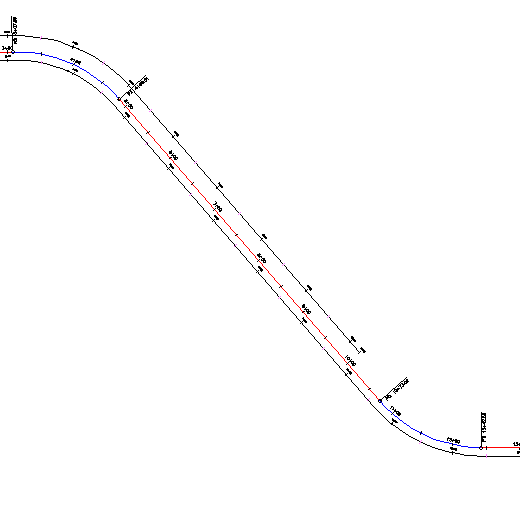

    O alinhamento de bordo agora termina na estaca 10+00 e tem o dobro do deslocamento do alinhamento de bordo no lado oposto da linha de eixo.

Exploração adicional: testar as alças do alinhamento da linha de centro. Observe que ao alterar a geometria do alinhamento da linha de centro, a geometria do alinhamento de bordo é atualizada automaticamente.

Para continuar com este tutorial, vá para Exercício 3: Adicionar um alargamento a um alinhamento de bordo.
