Exercício 1: Criar alinhamentos de bordo

Neste exercício, você irá criar um alinhamentos de bordo dinâmico para um alinhamento de linha de centro existente.

Criar deslocamento de um alinhamento de linha de centro.

  1. Abra Align-6A.dwg, que está localizado na pasta de tutoriais dos desenhos.

    O desenho contém uma superfície e um alinhamento.

  2. Clique na guiaInício painel Criar projeto menu suspenso AlinhamentoCriar deslocamento de bordo Pesquisa.

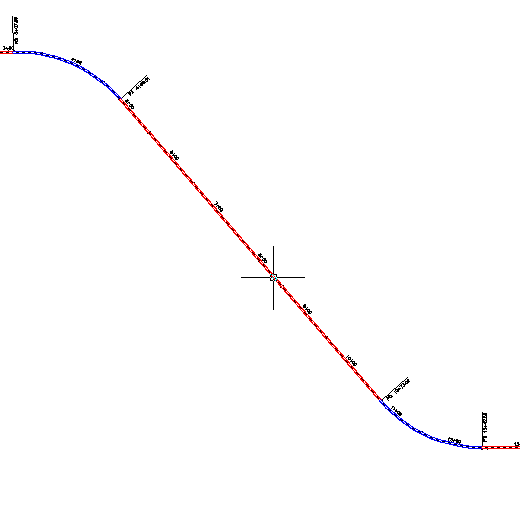

  3. Selecione o alinhamento no desenho.
  4. Na caixa de diálogo Criar alinhamentos de bordo, especifique os seguintes parâmetros:
    • Não. De deslocamentos na esquerda: 1
    • Não. De deslocamentos na direita: 1
    • Deslocamento incremental na esquerda: 12
    • Deslocamento incremental na direita: 12
    • Estilo do alinhamento: ETW
    • Conjunto de legendas de alinhamento: Legendas do deslocamento
    Nota: Para obter mais informações sobre as outras opções desta caixa de diálogo, incluindo opções para adicionar alargamento e criar perfis de deslocamento, consulte Caixa de diálogo Criar alinhamentos de bordo.
  5. Clique em OK.

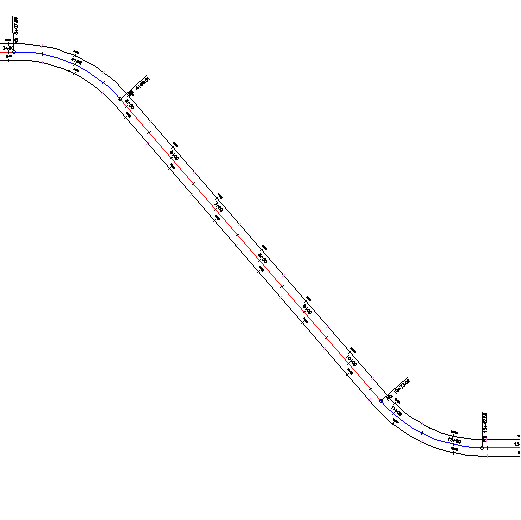

    Um alinhamento de bordo será criado em um dos lados do alinhamento de linha de centro.

  6. Em Toolspace, na guiaProspector, expanda a coleção AlinhamentosAlinhamentos de bordo.

    Observe que os dois alinhamentos criados foram inseridos na coleção Alinhamentos de bordo. É possível criar perfis, Gráficos do perfil e grupos linhas do recurso a partir de alinhamentos de bordo, assim como é possível para alinhamentos padrão de Linha de eixo.

Para continuar com este tutorial, vá para Exercício 2: Editar um alinhamento de bordo.
