Exercício 1: Criar um alinhamento com as ferramentas de layout de alinhamento

Neste exercício, você usará as ferramentas de layout de alinhamento para desenhar um alinhamento que tenha curvas.

Especificar as propriedades do alinhamento

  1. Abra o Align-1.dwg, que está localizado na pasta de desenhos dos tutoriais.

    O desenho contém uma superfície marcada com diversos círculos, legendados de A a D.

    Nota:

    Assegure-se de que o Snap ao objeto (OSNAP) esteja ativado.

  2. Clique na guiaInício painel Criar projeto menu suspenso AlinhamentoFerramentas de criação de alinhamento Pesquisa.
  3. Na caixa de diálogo Criar alinhamento - Layout, em Nome, insira First Street.
  4. Na guiaGeral, selecione as seguintes configurações:
    • Terreno: <Nenhum>
    • Estilo do alinhamento: Layout
    • Camada de alinhamento: C-ROAD
    • Conjunto de legendas de alinhamento:Principal secundário e pontos da geometria

    Configurar o terreno para <Nenhum> impede que o alinhamento interaja com outros objetos no desenho. A seleção <Nenhum> é útil quando não se deseja que os lotes sejam criados quando ambos os alinhamentos da intersecção formam regiões fechadas ou um alinhamento cruza um lote existente.

  5. Clique na guiaCritérios do projeto.

    O valor Velocidade inicial de projeto especifica a velocidade padrão do projeto na estaca inicial do alinhamento. Velocidades de projeto podem ser especificadas em outras estacas ao longo do alinhamento. Se nenhuma outra velocidade de projeto for especificada, a Velocidade inicial do projeto é aplicada a todo o alinhamento. Aceite o valor padrão da Velocidade inicial do projeto para este exercício.

    As outras opções nesta guia são utilizadas somente para assegurar-se de que o projeto de alinhamento atende aos critérios de projeto especificados. Você não irá aplicar critérios de projeto ao alinhamento neste exercício. Você irá aprender como utilizar o recurso de critérios de projeto no tutorial Projetar um alinhamento que faz referência a normas locais.

  6. Clique em OK.

    A barra de ferramentas Ferramentas de layout do alinhamento é exibida. Ela inclui possui os controles necessários para criar e editar alinhamentos.

Desenhar o alinhamento

  1. Na barra de ferramentas Ferramentas de layout do alinhamento, clique na lista suspensa e selecione Configurações de curva e espiral. Na caixa de diálogo Configurações de curva e espiral, é possível especificar o tipo de curva a ser colocado automaticamente em cada ponto de intersecção (PI) entre as tangentes.
  2. Na caixa de diálogo Configurações de curva e espiral, especifique os seguintes parâmetros:
    • Tipo: Cornu
    • Espiral de entrada: Limpa
    • Curva: Selecionada
    • Espiral de saída: Limpa
    • Raio padrão: 350.0000’
  3. Clique em OK.
  4. Na barra de ferramentas Ferramentas de layout do alinhamento, clique na lista suspensa . Selecione Tangente-Tangente (com curvas).
  5. Efetue o snap para o centro do círculo A para especificar um ponto inicial para o alinhamento.

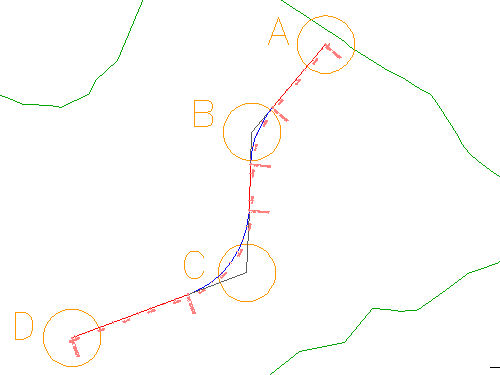

  6. Alongue uma linha e especifique PIs adicionais efetuando o snap para o centro dos círculos B, C e D (na ordem). A seguir, clique com o botão direito para finalizar o comando de layout do alinhamento horizontal.
  7. Efetue o pan e aumente o zoom no desenho para examinar o estilo e o conteúdo das legendas. Observe especialmente as legendas do ponto de geometria indicando os pontos inicial e final de cada linha, espiral e curva.

Para continuar com este tutorial, vá para Exercício 2: Adicionar curvas livres e espirais a um alinhamento.
