Tutorial: Nivelar a partir de um perímetro de construção complexo

Este tutorial demonstra como nivelar em torno de um perímetro de construção que tem uma geometria relativamente complicada e variações na elevação.

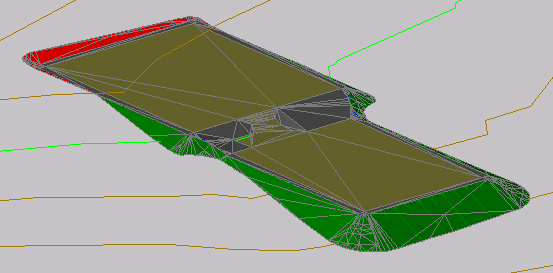

O desenho utilizado neste tutorial contém uma superfície e uma plataforma de construção que consiste de dois níveis conectados por uma pequena rampa. A elevação da parte superior da plataforma de construção é de 402 pés e a parte inferior é de 400 pés.

Nivelamento da Projeção, também conhecido como nivelamento da Inclinação, envolve a projeção de uma inclinação a partir de uma linha do recurso para um alvo específico. Os alvos de nivelamento de projeção incluem uma intersecção com uma superfície, ou uma distância, elevação ou diferença de elevação especificada. A rampa que conecta os dois níveis consiste em arcos e cantos internos, que complicam a planta de nivelamento. A simples aplicação do nivelamento da projeção, que foi demonstrado no exercício Criar um nivelamento resultaria em um nivelamento que se sobrepõe.

Neste tutorial, você aprenderá a criar uma solução de nivelamento para cenários similares parecidos. Após ter completado este tutorial, prossiga para o tutorial Usar linhas do recurso para modificar um nivelamento para aprender a modificar a solução de nivelamento usando as ferramentas de edição da linha do recurso do Autodesk Civil 3D.
