Exercício 3: Preencher orifícios em um nivelamento

Neste exercício, você irá criar nivelamentos de preenchimento para preencher as áreas abertas dentro do grupo de nivelamento.

Um nivelamento de preenchimento não tem critérios aplicados a ele. Qualquer área vinculada por linhas do recurso ou linhas de lote que já não seja um nivelamento pode ser convertida para a um nivelamento de preenchimento. Usar nivelamentos de preenchimento para preencher os orifícios em um grupo de nivelamentos garante a exibição correta da curva de nível e os cálculos de volume.

Este exercício continua a partir do Exercício 2: Nivelar a partir de um perímetro de construção para uma superfície.

Criar nivelamentos de preenchimento

    Nota:

    Este exercício usa o Grading-6.dwg com as modificações feitas no exercício anterior.

  1. Na barra de ferramentas Ferramentas de criação de nivelamento, na lista Selecionar um critério de nivelamento, selecione Nivelar para distância.
    Nota:

    Embora um preenchimento não tenha nenhum critério, selecione seu estilo de nivelamento de um critério existente.

  2. Clique em Expandir a barra de ferramentas.
  3. Na lista de Estilos, selecione Acostamento.

    Essa configuração especifica o estilo de nivelamento para aplicar ao preenchimento.

  4. Clique em Criar preenchimento.
  5. Clique na área entre o perímetro da construção e a linha do recurso de deslocamento (próxima ao lado direito da rampa).

    Um diamante será exibido nessa área, indicando que um preenchimento foi criado. Na viewport esquerda, observe que o nivelamento de preenchimento preenche toda a área entre as duas linhas do recurso azuis.

  6. Na barra de ferramentas Ferramentas de criação de nivelamento, na lista Estilo, selecione Plataforma.
  7. Clique dentro do perímetro da construção para criar um preenchimento usando a plataforma de estilo de preenchimento.
  8. Pressione Enter para finalizar o comando.

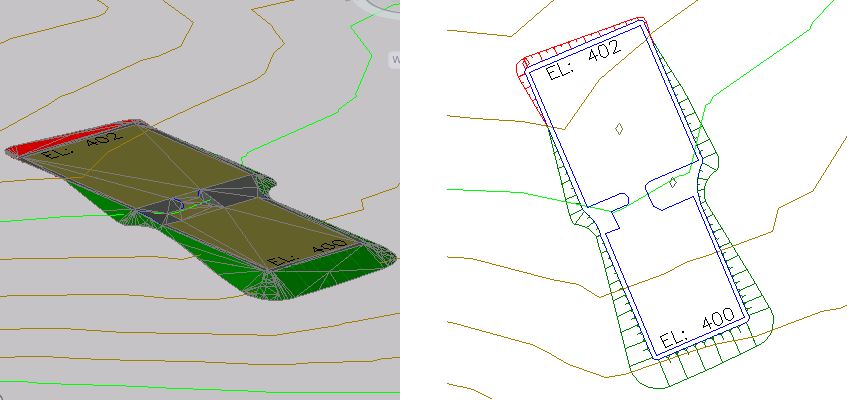

    Na viewport esquerda, a área cinza é o nivelamento de preenchimento que representa o acostamento. A área dourada é o nivelamento de preenchimento da plataforma de construção. As áreas verdes e vermelhas são o nivelamento da inclinação para nivelar para a superfície.

Para continuar com o seguinte tutorial, vá para Utilizar linhas do recurso para modificar um nivelamento.
