Exercício 2: Subdividir um lote com uma linha de forma livre

Neste exercício, você irá subdividir de forma sucessiva um lote com segmentos que podem ser colocados ao longo de qualquer linha de lote.

Este exercício continua a partir do Exercício 1: Criar lotes a partir de objetos do AutoCAD.

Criação de lotes usando uma linha de forma livre

  1. Abra o Parcel-1B.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Clique na guiaInício painel Criar projeto menu suspenso LoteFerramentas de criação de lote Pesquisa.
  3. Na barra de ferramentas Ferramentas de layout de lote, clique em Criar com forma livre.
  4. Na caixa de diálogo Criar lotes - layout, clique em OK.

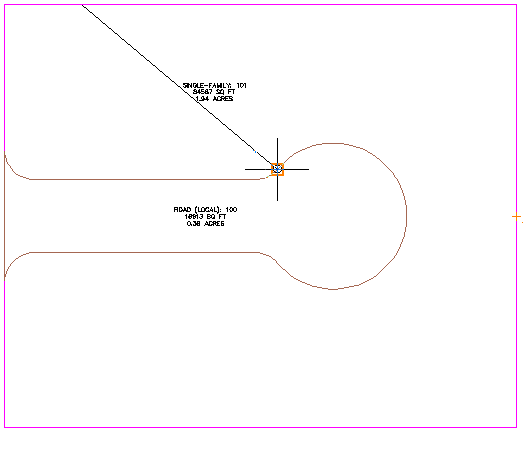

  5. No desenho, efetue o snap para a extremidade mostrada na imagem a seguir.

    Observe que a testada não precisa ser especificada.

  6. Para especificar a direção da linha do lote, mova o cursor para cima e efetue o snap para a intersecção da linha do lote traseira.

    O novo lote será criado e legendado.

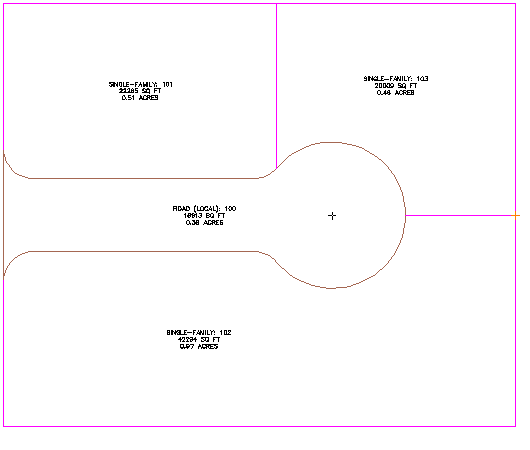

  7. Repita as etapas 5 e 6 para criar outra linha do lote conforme mostrado na imagem a seguir.
  8. Pressione a tecla Esc para finalizar o comando.

Para continuar com este tutorial, vá para Exercício 3: Subdividir um lote com uma linha deslizante.
