Exercício 3: Subdividir um lote com uma Linha deslizante

Neste exercício, você irá subdividir sucessivamente um lote com segmentos que são definidos por seus ângulos na testada.

Este exercício continua a partir do Exercício 2: Subdividir um lote com um segmento de forma livre.

Especifique as configurações de criação de lote

  1. Abra o Parcel-1C.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Clique na guiaInício painel Criar projeto menu suspenso LoteFerramentas de criação de lote Pesquisa.
  3. Na barra de ferramentas Ferramentas de layout do lote, clique em .
  4. Especifique os seguintes parâmetros:

    Ao especificar cada parâmetro, observe que um gráfico de visualização é exibido na parte inferior da janela Ferramentas de layout do lote.

    Dimensionamento do lote

    Layout automático

    • Área mínima: 7000.00
    • Testada mínima: 40.0000
    • Utilizar testada mínima no deslocamento: Sim
    • Deslocamento da divisa frontal: 20.0000
    • Largura mínima: 40.0000
    • Profundidade mínima: 50.0000
    • Utilizar profundidade máxima: Sim
    • Profundidade máxima: 200.0000
    • Preferência de solução múltipla: Utilizar menor área
    • Modo automático: Desativado
    • Distribuição do restante: Inserir restante no último lote
      Nota:

      Quando o modo automático estiver desativado, a configuração da Distribuição do restante não afetará o layout do lote. Essa configuração será usada em exercícios posteriores.

Criar lotes individuais utilizando uma linha deslizante

  1. Na barra de ferramentas Ferramentas de layout do lote, clique em Linha deslizante - Criar.
  2. Na caixa de diálogo Criar lotes – layout, para o Estilo de lote, selecione família única. Deixe as demais configurações com seus valores padrão. Clique em OK.
  3. Clique na legenda da área para lote Família única: 101.

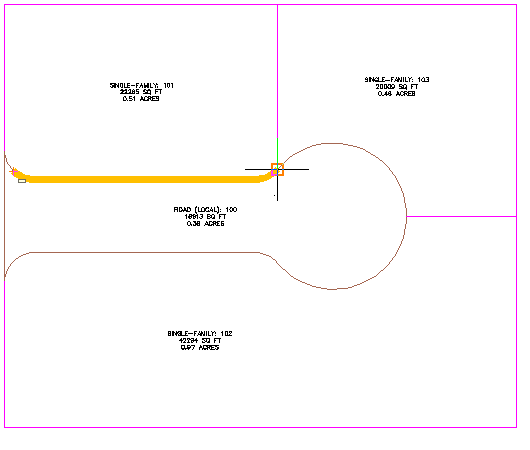

  4. Especifique os pontos inicial e final da testada do lote, conforme mostrado na imagem a seguir.

    Observe que, ao mover o cursor para especificar o ponto final, uma linha amarela exibirá a testada proposta.

    Nota:

    Ao especificar o ponto inicial da testada, não efetue o snap para o início da curva. Se a fachada começar no ponto inicial da curva, nenhuma solução será encontrada.

  5. Insira um ângulo da fachada de 90 graus.

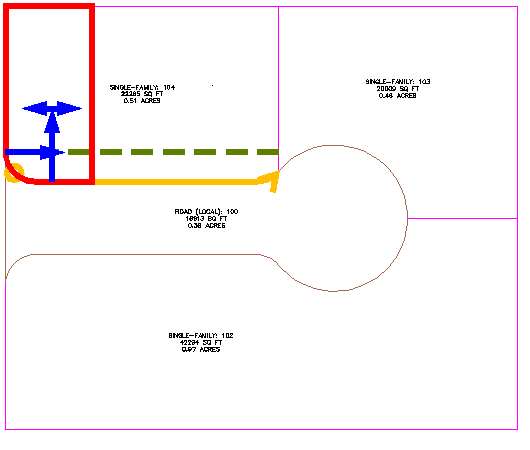

    Os gráficos de visualização dos parâmetros de criação do lote e a solução proposta são exibidos. Os gráficos são parecidos com os que foram exibidos enquanto os parâmetros de criação de lote estavam sendo especificados na janela Ferramentas de layout do terreno.

  6. Pressione Enter.

    O novo lote é criado e legendado, e uma visualização do próximo lote é exibido no desenho.

  7. Na caixa de diálogo Ferramentas de layout do lote para Área mínima, insira 8000.

    Observe que o gráfico de visualização é atualizado para refletir o valor alterado da área.

  8. Pressione Enter.

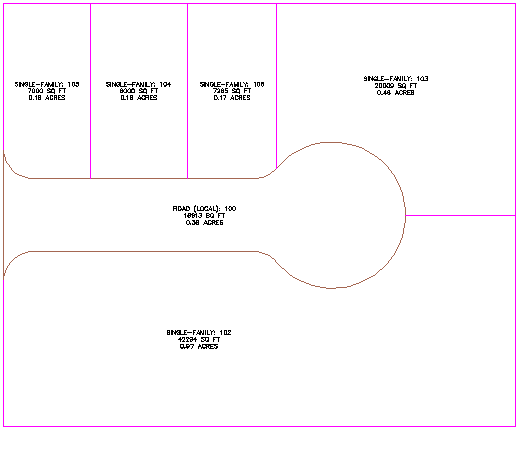

    Dois novos lotes são criados e legendados.

Criar múltiplos lotes simultaneamente

  1. Na barra de ferramentas Ferramentas de layout do lote, clique em Linha deslizante - Criar.
  2. Em Layout automático, especifique os seguintes parâmetros:
    • Modo automático: Ativado
    • Distribuição do restante: Inserir restante no último lote
  3. Clique na legenda da área para o lote grande do lado sul do terreno.

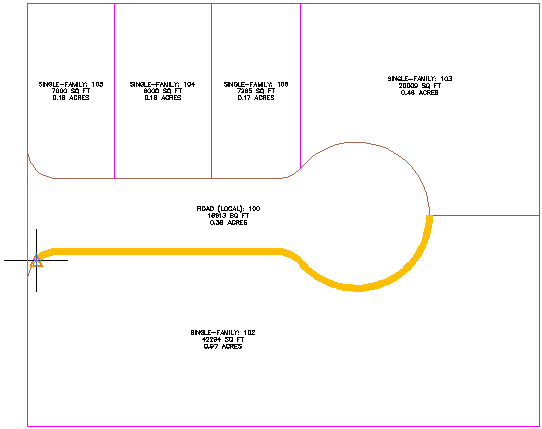

  4. Especifique os pontos inicial e final da testada do lote, conforme mostrado na imagem a seguir.
  5. Insira um ângulo da testada de 90 graus.

    Uma visualização dos lotes propostos é exibida.

  6. Pressione Enter.

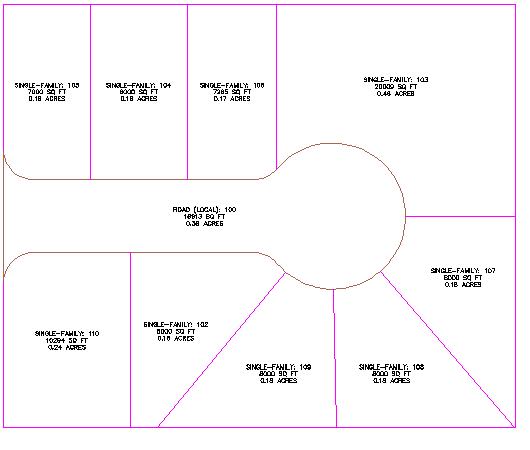

    Os novos lotes são criados e legendados.

    Nota:

    Você irá corrigir a colocação de algumas das linhas de lote no tutorial Editar dados de terreno.

  7. Pressione a tecla Esc para finalizar o comando.

Para continuar com este tutorial, vá para Exercício 4: Subdividir um lote com um uma Linha de abertura.
