Exercício 1: Editar o estilo do gráfico do perfil longitudinal

Neste exercício, você irá aprender como alterar os dados exibidos em um gráfico do perfil longitudinal.

Utilize a caixa de diálogo Estilo do gráfico do perfil longitudinal para definir os estilos do gráfico do perfil longitudinal que controlam o formato dos títulos, das anotações do eixo e de outros elementos de um gráfico do perfil longitudinal.

A caixa de diálogo Propriedades do gráfico do perfil longitudinal é a localização central onde é possível modificar todos os componentes do gráfico do perfil longitudinal, incluindo perfis, legendas, estilos e faixas de dados.

Também é possível executar algumas tarefas comuns de edição, como excluir perfis ou a modificar legendas de perfil, na janela de desenho clicando com o botão direito no objeto adequado.

Alterar o estilo do gráfico do perfil longitudinal

  1. Abra o Profile-5A.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Clique na malha para selecionar o gráfico do perfil longitudinal do gráfico do perfil longitudinal PV - (1). Clique com o botão direito do mouse. Clique em Propriedades do gráfico do perfil longitudinal.
  3. Clique na guiaInformações.
  4. No campo Estilo de objeto altere o estilo do gráfico do perfil longitudinal para Malhas principais. Clique em Aplicar.

    Observe que esta alteração de estilo afeta a anotação do eixo X, bem como a malha.

  5. Clique em Editar a seleção atual.
  6. Na caixa de diálogo Estilo do gráfico do perfil longitudinal, examine o conteúdo das diversas guias para ver a várias configurações que podem ser incluídas em uma definição de estilo.

    Por exemplo, na guiaAnotação de título, é possível alterar o formato e a localização do título do gráfico do perfil longitudinal. Na guiaExibir, é possível ativar e desativar várias partes do gráfico do perfil longitudinal.

  7. Clique em Cancelare clique em OK para fechar a caixa de diálogo Propriedades do gráfico do perfil longitudinal.
  8. Afaste o zoom para ver ambos os gráficos do perfil longitudinal.

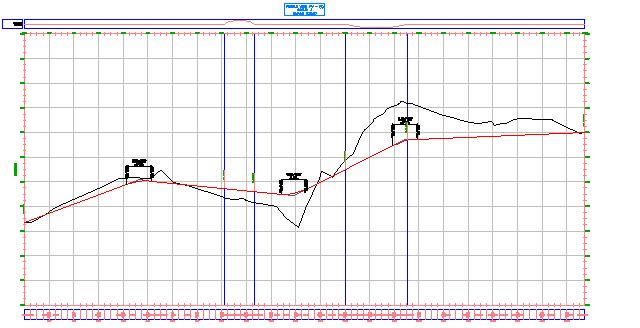

    Ao aplicar o estilo de Malhas principais, que inclui o preenchimento da malha acima e abaixo do perfil, PV- (1) ampliado para sobrepor o PV- (2).

  9. Clique em PV- (2) e mova-o para cima do bloco de título para PV- (1).

    Agora você editará o estilo do gráfico do perfil longitudinal das Malhas principais para adicionar preenchimento consistente de malha, cortar a malha do gráfico do perfil longitudinal e modificar a aparência das marcas ao longo do eixo.

Modificar a malha no estilo do gráfico do perfil longitudinal

  1. Clique na malha PV - (1) para selecionar o gráfico do perfil longitudinal. Clique com o botão direito do mouse. Clique em Editar estilo de gráfico do perfil longitudinal.
  2. Na caixa de diálogo Estilo de gráfico do perfil longitudinal, na guiaMalha, em Preenchimento de malha, altere o preenchimento de todos os quatro eixos para 1.0000.
  3. Clique em Aplicar.

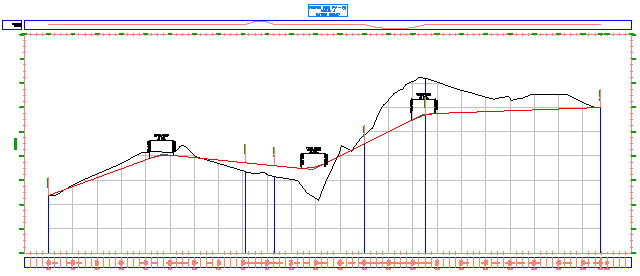

    Observe que no desenho, há agora uma malha principal completa entre os perfis e as extensões do gráfico do perfil longitudinal.

  4. Em Opções de malha, selecione Cortar a malha vertical e Cortar a malha horizontal. Em ambas as seleções, selecione Omitir malha nas áreas de preenchimento.

    Observe que os gráficos na caixa de diálogo mudam para demonstrar o efeito que a configuração terá no gráfico do perfil longitudinal.

  5. Clique em Aplicar.

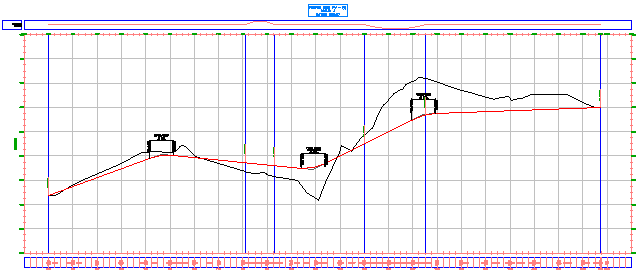

    Observe que, no desenho, a malha do gráfico do perfil longitudinal foi removida da parte de cima do perfil de superfície e da área de preenchimento especificada.

    A malha é cortada no perfil da superfície porque a configuração Cortar malha nas propriedades no gráfico do perfil longitudinal para PV - (1) está definidas para perfil da superfície linha de eixo. Definir o estilo de gráfico do perfil longitudinal para Cortar para os maiores perfis substituirá a definição da propriedade e cortará a malha para o layout do perfil.

  6. Clique em OK.
    Nota:

    Se as alterações de estilo não forem aplicadas ao gráfico do perfil longitudinal, insira REGEN na linha de comando.

Modificar a anotação do eixo na gráfico do estilo do gráfico do perfil longitudinal

  1. Efetuar o pan e aumentar o zoom para ver o canto superior esquerdo da malha do gráfico do perfil longitudinal. Aproxime o zoom para que seja possível ver claramente as marcas nos eixos horizontal e vertical.

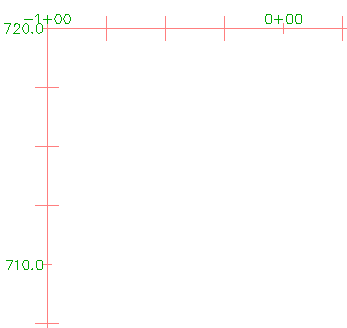

    Observe que as legendas da estaca inicial se sobrepõem. Nos próximos passos, você irá corrigir a sobreposição e alterar a justificação das marcas nas estacas principais.

  2. Clique na malha para selecionar o gráfico do perfil longitudinal. Clique com o botão direito do mouse. Clique em Editar estilo do gráfico do perfil longitudinal.
  3. Na caixa de diálogo Estilo do gráfico do perfil longitudinal, na guiaEixos horizontais, clique em Superior.

    Este controle define o foco dos controles nesta guia para o eixo superior. Se depois de ter alterado o eixo superior, você quiser que as alterações sejam executadas no eixo inferior, selecione Inferior e repita as alterações.

    Nota:

    O eixo inferior controla o espaçamento da malha principal e secundária.

  4. Em Detalhes do marcador principal, especifique os seguintes parâmetros:
    • Tamanho do marcador: 0.2500
    • Deslocamento Y: 0.1000
  5. Clique em Aplicar.

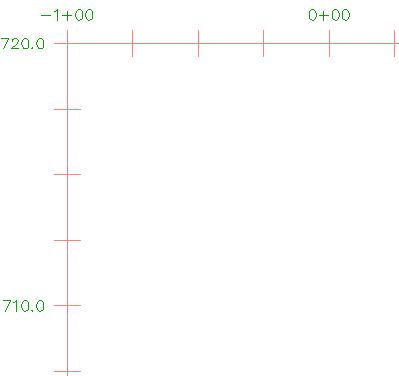

    Os marcadores principais são mais longos e as legendas da estaca sobem.

  6. Na guiaEixos verticais, certifique-se de Esquerda esteja selecionada como o eixo para controlar.
    Nota:

    O eixo esquerdo controla o espaçamento do nivelamento principal e secundária.

  7. Em Detalhes do marcador principal, especifique os seguintes parâmetros:
    • Tamanho da marca: 0.2500
    • Deslocamento X: -0.1000
  8. Clique em OK.

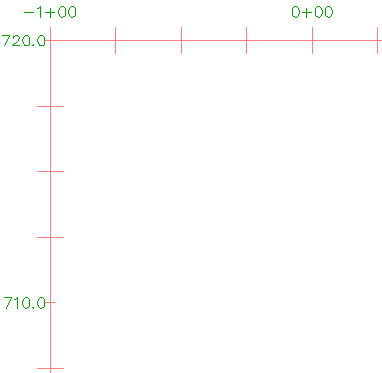

    Os marcadores são mais longos e as legendas de elevação se mover para a esquerda.

    Exploração adicional: testar as outras configurações na área Detalhes do marcador principal. Execute as mesmas alterações feitas nas etapas anteriores para o eixo direito.

Para continuar com este tutorial, vá para Exercício 2: Adicionar padrões de hachura entre perfis.
