Exercício 2: Adicionar padrões de hachura entre perfis

Neste exercício, você irá ilustram as regiões de corte e aterro ao longo de um alinhamento aplicando padrões de hachura entre os e perfis de superfície e de layout.

Os padrões de hachura podem ser aplicados a áreas formadas por duas linhas de perfil. Os padrões de hachura são aplicados na caixa de diálogo Propriedades do gráfico do perfil longitudinal. É possível especificar o tipo de área ou utilizar um critério de levantamento de quantidade existente. Utilize estilos de forma para aplicar padrões de hachura e cores às áreas que definiu.

Este exercício continua a partir do Exercício 1: Editar o estilo do gráfico do perfil longitudinal.

Acessar as propriedades do gráfico do perfil longitudinal

  1. Abra o Profile-5B.dwg, que está localizado na pasta de desenhos dos tutoriais.

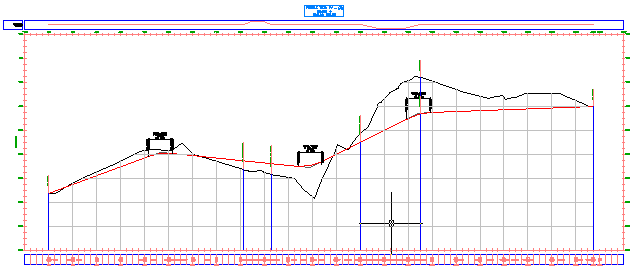

    Este desenho é parecido com os desenhos que foram utilizados em exercícios anteriores do tutorial de perfis. Este desenho contém um gráfico do perfil longitudinal adicional, Gráfico do perfil longitudinal PV - (3), que contém um terreno e o perfil de layout existente. Você irá adicionar padrões de hachura que realcem as áreas de corte e aterro entre dois perfis.

  2. Clique na malha Gráfico do perfil longitudinal PV - (3) para selecionar o gráfico do perfil longitudinal. Clique com o botão direito do mouse. Clique em Propriedades do gráfico do perfil longitudinal.

Definir uma hachura para a área de corte

  1. Na caixa de diálogo Propriedades do gráfico do perfil longitudinal, na guiaHachura, clique em Área de corte.

    Uma área de corte - (1) é exibida na tabela Área de hachura. Para Limite Superior, o primeiro perfil de superfície na lista é atribuído automaticamente. Para Limite inferior, o primeiro perfil de layout na lista é atribuído automaticamente.

  2. Na coluna Estilo da forma, clique em Padrão.
  3. Na caixa de diálogo Selecionar estilo de forma, selecione Corte. Clique em OK.
  4. Na caixa de diálogo Propriedades do gráfico do perfil longitudinal, clique em Aplicar.

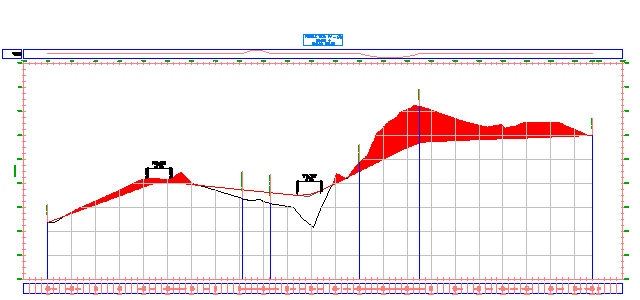

    O estilo de forma especificado é exibido nas áreas de corte entre os perfis.

Definir uma hachura para a área de aterro

  1. Na caixa de diálogo Propriedades do gráfico do perfil longitudinal, na guiaHachura, clique em Área de aterro.

    Uma área de aterro - (1) é exibida na tabela Área de hachura. Para Limite Superior, o primeiro perfil de layout na lista é atribuído automaticamente. Para Limite inferior, o primeiro perfil de superfície na lista é atribuído automaticamente.

  2. Na entrada Aterro - (1), para Estilo de forma, clique em Padrão.
  3. Na caixa de diálogo Selecionar estilo de forma, expanda a lista de estilos de forma.

    O estilo de Aterro apropriado não existe neste desenho. Você irá criar um nas etapas seguintes.

Criar um estilo de forma de aterro

  1. Na caixa de diálogo Selecionar estilo de forma, selecione Corte.
  2. Na caixa de diálogo Selecionar forma de estilo, clique na seta inferior ao lado de . Clique em Copiar seleção atual.
  3. Na caixa de diálogo Estilo de forma, na guiaInformações para Nome, insira Aterro.
  4. Na guiaExibir, em Direção da vista, selecione Perfil.
  5. Selecione ambas as entradas na tabela Exibição do componente.
  6. Clique em uma da células de Cor.
  7. Na caixa de diálogo Selecionar cor para Cor, insira 92. Clique em OK.
  8. Na tabela Exibição da hachura do componente para Padrão, clique na entrada Traço.
  9. Na caixa de diálogo Padrão de hachura para Nome do padrão, selecione Cruzar.
  10. Clique emOK quatro vezes.

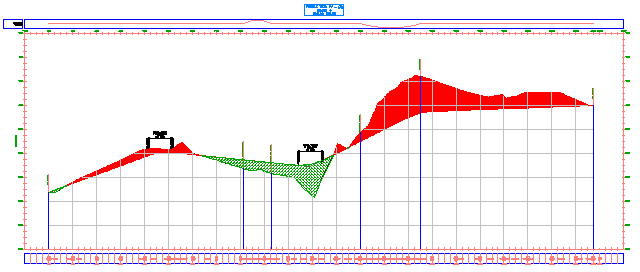

    A caixa de diálogo Propriedades do gráfico do perfil longitudinal se fechada e o novo padrão de hachura é exibido nas áreas de aterro entre os perfis.

Para continuar com este tutorial, vá para Exercício 3: Projetar objetos em uma gráfico do perfil longitudinal.
