Exercício 1: Criar uma montagem de rodovia dividida

Neste exercício, você irá criar um conjunto bem complexo com um canteiro central rebaixado e pistas separadas.

Criar uma linha base de montagem

  1. Abra Corridor-3a.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Clique na guia Início painel Criar projeto menu suspenso MontagemCriar montagem Pesquisa.
  3. Na caixa de diálogo Criar montagem, em Nome, insira Rodovia dividida. Clique em OK.
  4. Quando o prompt "especifique local da linha base da montagem" for exibido na linha de comando, clique em um ponto no desenho para criar a montagem.

    A viewport aumentará o zoom para a linha base da montagem, que será assim:

Adicionar uma submontagem de canteiro central

  1. Se a Paleta de ferramentas que contém submontagens não estiver visível, clique na guia Início painel PaletasPaletas de ferramentas Pesquisa.
  2. Na paleta de ferramentas, clique com o botão direito na barra de controle Paletas de ferramentas. Clique em Submontagens imperiais do Civil.
  3. Clique na guia Canteiro central.
  4. Clique com o botão direito em MedianDepressedShoulderExt. Clique em Ajuda. Reveja o diagrama para compreender melhor a submontagem.
  5. Clique em MedianDepressedShoulderExt.
  6. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
    • Linha de eixo de giro: girar sobre a linha de eixo
    • Largura do canteiro central esquerdo: 22.0000
    • Largura do canteiro central direito: 22.0000
  7. No desenho, clique no ponto do marcador na linha base da montagem. Um canteiro central rebaixado e acostamentos internos são desenhados.

Adicionar uma submontagem de pista

  1. No desenho, efetue o pan para a borda esquerda da submontagem MedianDepressedShoulderExt. Aproxime o zoom para que cada ponto do marcador possa ser visto com clareza.
  2. Na paleta de ferramentas, clique na guia Pistas.
  3. Clique em LaneSuperelevationAOR.

    Esta submontagem insere uma pista de rolamento que segue a inclinação para as propriedades da superelevação do alinhamento.

    Nota:

    Para obter mais informações sobre a superelevação, consulte o tutorial Aplicar superelevação a um alinhamento.

  4. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
    • Lado: Esquerdo
    • Largura: 24.0000

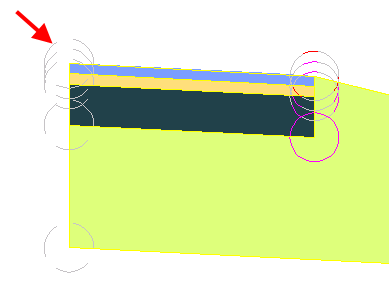

  5. No desenho, clique no marcador que está na parte superior esquerda da borda do canteiro central para inserir a pista:

Adicionar uma submontagem de acostamento

  1. No desenho, efetue o pan para a esquerda da submontagem LaneSuperelevationAOR.
  2. Na paleta de ferramentas, clique na guia Acostamento.
  3. Clique em ShoulderExtendSubbase.
  4. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
    • Lado: Esquerdo
    • Utilizar inclinação da superelevação: inclinação do acostamento externo
    • Sub-base - Usar superelevação: inclinação do acostamento externo

    Isto define as inclinações para a inclinação da superelevação do acostamento externo. Para obter mais informações, consulte a ajuda da submontagem

  5. No desenho, clique no ponto do marcador no topo externo da borda da pista no nivelamento de acabamento para adicionar o acostamento pavimentado.

Adicionar uma submontagem de talude

  1. No desenho, efetue o pan para a esquerda da submontagem LaneSuperelevationAOR.
  2. Na paleta de ferramentas, clique na guia Talude.
  3. Clique com o botão direito em DaylightStandard. Clique em Ajuda. Reveja o diagrama e a seção Comportamento para compreender melhor os comportamentos de iluminação natural do corte e do aterro.
  4. Na paleta de ferramentas, clique em DaylightStandard.
  5. No desenho, clique no ponto do marcador na borda externa da submontagem ShoulderExtendSubbase para adicionar as inclinações de talude para o corte e o aterro.

Espelhar as submontagens para a direita da linha base

  1. Pressione Esc para sair do modo de colocação da submontagem.
  2. No desenho, diminua o zoom até que conseguir ver toda a montagem. No lado esquerdo da montagem, selecione as montagens de talude, do acostamento e da pista. Clique com o botão direito do mouse. Clique em Espelho.
  3. Clique no ponto do marcador na borda superior direita da submontagem do canteiro central para desenhar um espelho das submontagens do talude, do acostamento e da pista.

    O comando Espelho Cria uma imagem idêntica das submontagens selecionadas. Todos os parâmetros da submontagem, exceto o parâmetro Lado, são retidos.

    Nota:

    Os parâmetros das submontagens espelhadas não são vinculados de forma dinâmica. Ao alterar um valor de parâmetro de uma submontagem em um lado da linha base da montagem, a alteração não será aplicada ao lado oposto.

    A montagem terminada fica assim:

Para continuar com este tutorial, vá para o Exercício 2: Criar um corredor de rodovia dividida.
