Exercício 2: Criar um corredor de rodovia dividida

Neste exercício, você irá criar um corredor de rodovia dividida.

Este exercício continua a partir do Exercício 1: Criar uma montagem de rodovia dividida.

Criar um corredor de rodovia dividida

    Nota:

    Este exercício usa o Corridor-3a.dwg do exercício anterior ou é possível abrir o Corridor-3b.dwg na Pasta de tutoriais dos desenhos.

  1. Clique na guia Início painel Criar projetoCorredor Pesquisa.
  2. Na caixa de diálogo Criar corredor, especifique os seguintes parâmetros:
    • Nome: Rodovia dividida
    • Tipo da linha base: Alinhamento e perfil
    • Alinhamento: Linha de eixo (1)
    • Perfil: Layout (1)
    • Montagem: Rodovia dividida
    • Superfície alvo: EG
    • Definir os parâmetros da linha base e da região: limpo

      Quando a caixa Definir linha base e Parâmetros de região estiver desmarcada, as configurações padrão de criação de corredor serão aplicadas ao corredor.

  3. Clique em OK.

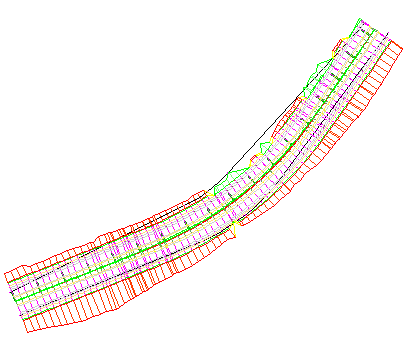

O modelo de corredor será criado, e ficará assim:

Para continuar para o próximo tutorial, vá para Visualizar e editar seções de corredor.
