Exercício 5: Criar linhas obrigatórias de superfície a partir de imagens

Neste exercício, você usará as imagens para adicionar linhas obrigatórias a uma superfície.

As linhas obrigatórias irão definir os recursos da borda do pavimento (EP), como paredes de contenção, meios-fios, topo dos cumes e talvegues. As linhas obrigatórias forçam a triangulação da superfície ao longo da linha obrigatória e evitam a triangulação através dela.

Este exercício continua a partir do Exercício 4: Trabalhar com dados da verificação do mapa.

Para criar linhas obrigatória de superfície a partir de imagens

  1. Abra o Survey-5C.dwg, que está localizado na pasta de desenhos dos tutoriais.

    Este desenho contém a superfície vazia Superfície da imagem 1, à qual você irá adicionar os dados da imagem.

    Nota:

    Para obter mais informações sobre a criação de superfícies, consulte o tutorial Criar e adicionar dados a uma superfície.

  2. Em Toolspace, na guiaPesquisa, abra o banco de dados de levantamento topográfico Levantamento topográfico 1 e clique na coleção Imagens.
  3. Na vistas em lista, clique na imagem EP1.
  4. Pressione a tecla Shift, clique na figura EP7.
  5. Com a tecla Shift pressionada, clique com o botão direito na imagem EP7 e clique em Editar imagens.

    O Editor de imagens será exibido somente com as imagens EP selecionadas.

  6. Para alterar a propriedade da Linha obrigatória para Sim para todas as imagens EP, clique com o botão direito no cabeçalho da coluna Linha obrigatória e clique em Editar.
  7. Insira Y e pressione Enter.

    A propriedade Linha obrigatória para todas as imagens será alterada para Sim.

    Nota:

    As imagens são exibidas com texto em negrito indicando que há alterações não salvas.

  8. Clique em para salvar as alterações no banco de dados de levantamento topográfico.
  9. Clique em para fechar a vista Editor de imagem.
  10. Em Toolspace, na guiaLevantamento topográfico, clique com o botão direito na coleção Imagens e clique em Criar linha obrigatória.
  11. Na caixa de diálogo Criar linhas obrigatórias, clique na lista suspensa Selecionar superfície e clique em Superfície da imagem 1. Todas as imagens estão listadas na caixa de diálogo e as imagens EP estão listadas como linhas obrigatórias.
  12. Clique em OK.
  13. Na caixa de diálogo Adicionar linhas obrigatórias, insira o seguinte:
    • Descrição: EP
    • Tipo: Padrão
    • Distância ordenada: 0.1
  14. Clique em OK.

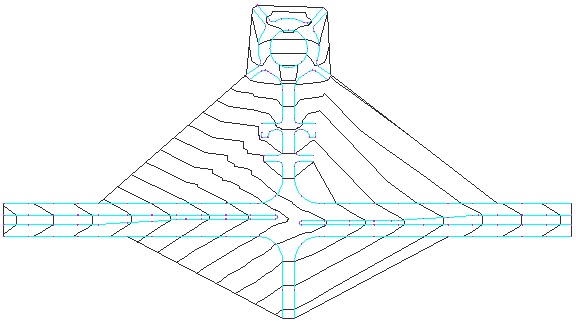

A borda da superfície e as curvas de nível serão exibidas no desenho.
