Exercício 4: Editar um alargamento do deslocamento

Neste exercício, você irá alterar a transição entre um alinhamento de bordo e de sua região de alargamento e utilizar as alças para modificar a geometria do alargamento.

Este exercício continua a partir do Exercício 3: Adicionar um alargamento a um alinhamento de bordo.

Alterar a transição do alargamento

  1. Abra o Align-6D.dwg, que está localizado na pasta de desenhos dos tutoriais.

    O desenho contém uma superfície e um alinhamento da linha de centro com dois alinhamentos de bordo. O alinhamento de bordo no lado direito do alinhamento da linha de centro tem duas regiões de alargamento.

  2. Selecione o alinhamento de bordo que está no lado direito do alinhamento da linha de centro. Clique com o botão direito do mouse. Clique em Editar parâmetros de deslocamento.

    Na caixa de diálogo Parâmetros de alinhamento de bordo, observe que o alinhamento de bordo está dividido em uma série de regiões e transições. Cada região representa os valores de deslocamento das faixas de estaca sequencial ao longo do alinhamento da linha de centro. As transições representam a geometria que une uma região à próxima.

    Nota:

    Os parâmetros para a primeira região são exibidos na janela. Exibir os parâmetros para as regiões subsequentes usando a lista Selecionar região de alargamento ou os botões de seta.

  3. Na caixa de diálogo Parâmetros de alinhamento de bordo, clique em .

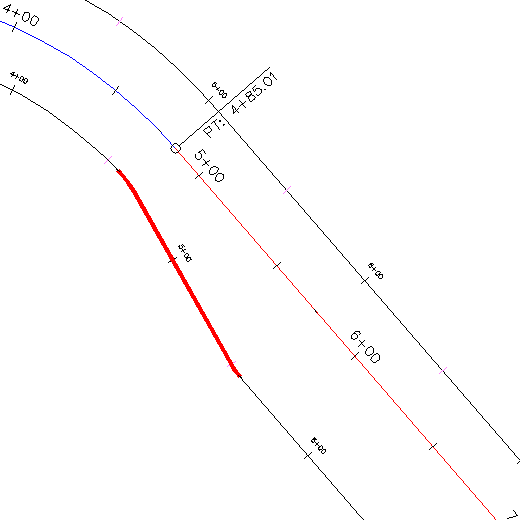

  4. Na coluna Propriedade, selecione cada uma das entradas de Região e Transição por vez.

    Observe que cada região e cada transição será realçada no desenho quando for selecionada.

  5. Expanda a categoria Transição de saída.
  6. Altere o Tipo de transição de Linear para Curva-Linha-Curva.

    A transição será alterada para uma linha com uma curva em cada extremidade.

  7. Em Parâmetros de transição, para Duração da transição, insira 50.

    A transição é atualizada para refletir as alterações.

Editar com alça a região de alargamento

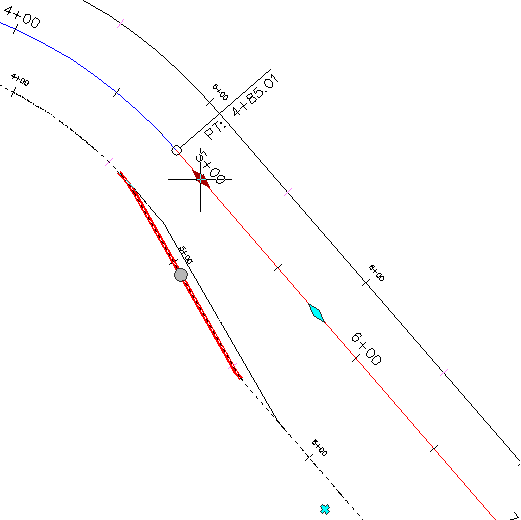

  1. No alinhamento da linha de centro, selecione a alça alargamento inicial próxima da estaca 4+50. A alça fica vermelha.
  2. Clique para colocar a alça na estaca 5+00.

    Observe que quando a localização inicial da ampliação foi alterada, a transição foi movida com ela mas seus parâmetros foram mantidos.

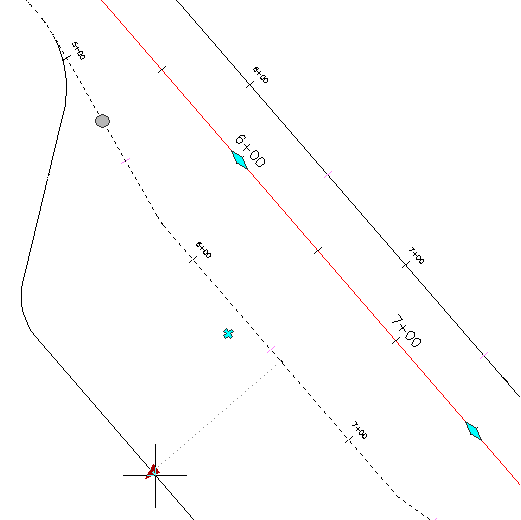

  3. Sobre o alinhamento de bordo, clique em alça de deslocamento. A alça fica vermelha.
  4. Enquanto a alça estiver ativa, insira 50 como o novo valor de deslocamento.

    A região de alargamento se expande para acomodar o novo valor de deslocamento.

    Nota:

    A alça permite adicionar outra região de alargamento.

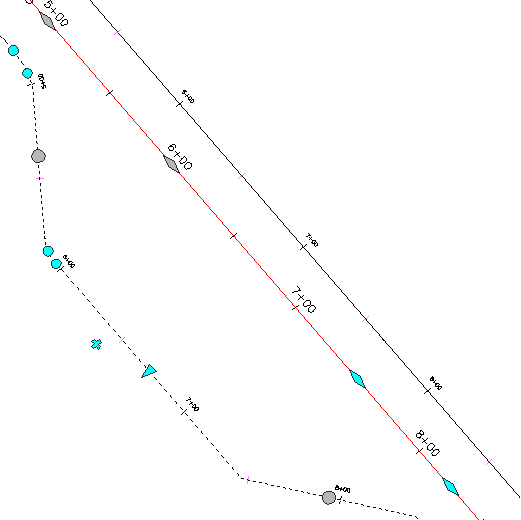

  5. Clique na alça.

    As alças ficarão cinza e e serão exibidas no início e no fim de cada subentidade de transição. Estas alças são utilizadas para modificar a geometria de transição.

  6. Experimente usar as alças para alterar a geometria de transição.

    Ao editar com alça a geometria de transição, observe que os valores de parâmetro aplicáveis são automaticamente atualizados na caixa de diálogo Parâmetros de deslocamento.

Para continuar para o próximo tutorial, vá para Projetar um alinhamento que faça referência a normas locais.
