Exercício 3: Atribuir códigos de itens do quantitativo a peças de rede de tubulação

Neste exercício, você irá modificar uma lista de peças para atribuir códigos de item do quantitativo a peças de redes de tubulação, conforme elas são criadas. Você também aprenderá como atribuir códigos de item do quantitativo a peças de rede de tubulação existente.

Este exercício continua a partir do Exercício 2: Atribuir códigos de itens do quantitativo a objetos do AutoCAD.

Especifique as configurações de comando do QTO

  1. Abra Quantities-3.dwg, que está localizado na pasta de desenhos dos tutoriais.

    Este desenho contém um terreno comercial, que consiste em um perímetro de construção, um estacionamento e as ruas de acesso. O terreno também contém uma rede de bueiros de drenagem que tem tubulações e vários tipos de estruturas.

  2. Clique na guia Analisar painel QTOGerenciador QTO Pesquisa.
  3. Na vista o Gerenciador de QTO, clique em .
  4. Na caixa de diálogo Configurações do comando de levantamento de quantidades, em Opções de cálculo de quantidades, especifique os seguintes parâmetros:
    • Tipo de cálculo: 3D
    • Tipo de comprimento da tubulação: Para bordas internas

    Estes parâmetros especificam que os comprimentos da tubulação serão reportados, usando a distância ponta a ponta da borda interna de cada estrutura.

  5. Clique em OK.

Adicionar código de itens do quantitativo a uma rede de tubulação

  1. No desenho, selecione uma peça da rede de tubulação. Clique na guia Redes de tubulação painel Modificar Propriedades de rede Pesquisa.
  2. Na caixa de diálogo Propriedades de rede de tubulação, na guia Configurações de layout, em Lista de peças de rede, clique em Editar seleção atual.
  3. Na caixa de diálogo Lista de peças da rede, na abaTubulações, expanda o bueiro de drenagem Categoria de tubulação de concreto.
  4. Na linha RCP de 18 polegadas, clique em .
  5. Na caixa de diálogo Lista de itens do quantitativo, expanda a categoria Favoritos.
  6. Na categoria Favoritos, selecione ID de item do quantitativo60201-0600 ID.
  7. Clique em OK.
  8. Clique na guia Estruturas.
  9. Repita as etapas 4 a 7 para atribuir itens do quantitativo às seguintes estruturas:
    Estrutura ID do item do quantitativo
    51 x 6 x 51 polegadas, parede de retenção retangular de concreto Mat_CONC 60103-0100
    Estrutura excêntricas 48 dia 24 moldura 24 cone 5 parede 6 piso Mat_CONC 60403-1100 60409-0500
  10. Clique emOK três vezes.

Adicione peças com itens do quantitativo à rede de tubulação

  1. No desenho, selecione uma tubulação. Clique na guia Redes de tubulação painel Modificar Editar rede de tubulação Pesquisa.
  2. Na barra de ferramentas de Ferramentas de layout de rede, especifique os seguintes parâmetros:
    • Estrutura: Estruturas excêntricas 48 dia 24 moldura 24 cone 5 parede 6 piso Mat_CONC
    • Tubulação: RCP de 18 polegadas
    • Tubulações e estruturas: Selecionado
  3. No desenho, clique em dois pontos.

    Esta ação cria duas estruturas que estão conectadas por uma tubulação.

  4. Pressione Enter.

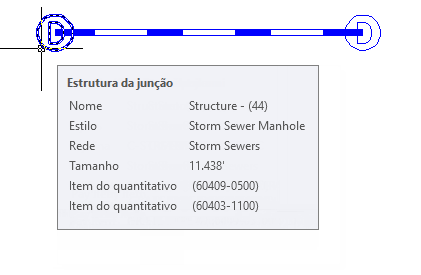

  5. Passe o cursor por sobre uma das novas estruturas.

    A dica de ferramenta exibe a descrição e a ID de cada item do quantitativo que foi atribuído à estrutura.

Atribuir itens do quantitativo a peças de rede de tubulação existentes

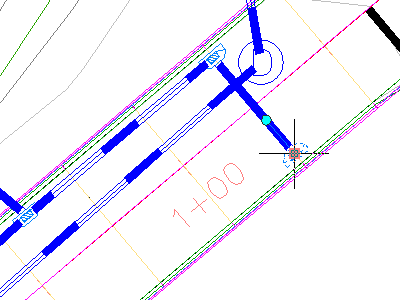

  1. No desenho, selecione uma das bacias coletoras ao longo da estrada:
  2. Clique com o botão direito do mouse. Clique em Selecionar similar.
  3. Na vista Gerenciador de QTO, clique em .
  4. Na categoria Favoritos, selecione IDs do item do quantitativo 60403-1100 e 60409-0500.
  5. Pressione Enter.

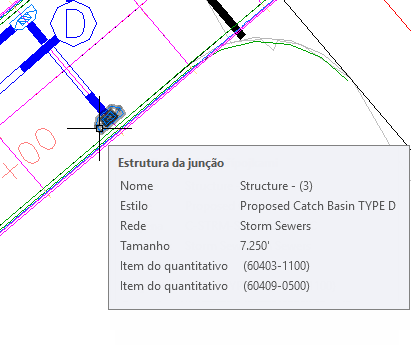

  6. Passe o cursor por sobre uma das bacias coletoras.

    A dica de ferramenta exibirá a descrição e a ID dos itens do quantitativo que tenham sido atribuído à bacia coletora.

    Exploração adicional: repita este procedimento em outras estruturas na rede, atribuindo códigos de item do quantitativo são apropriados às bacias coletoras quadradas e paredes de retenção.

Para continuar com este tutorial, vá para Exercício 4: Atribuir códigos de itens do quantitativo a corredores.
