Exercício 4: Atribuir códigos de itens do quantitativo a corredores

Neste exercício, você irá criar um estilo do conjunto de códigos para atribuir códigos de itens do quantitativo a áreas de corredor e recursos lineares.

Um estilo do conjunto de códigos aplica itens do quantitativo ao vínculo ou aos códigos de ponto que definem as montagens do corredor. O estilo do conjunto de códigos permite usar o modelo de corredor para calcular as quantidades para uma variedade de unidades de medida, tais como:

• Área cumulativa ou volumes: para extrair volumes cumulativos de áreas fechadas do corredor, aplique códigos de itens do quantitativo a vínculos do corredor.

  Os vínculos com códigos de item do quantitativo são utilizados para extrair área de item do quantitativo ou quantidades volumétricas e materiais como asfalto, cascalho, ou solo.

• Quantidades lineares: para extrair as quantidades lineares ao longo de uma linha do recurso de corredor, aplique códigos de itens do quantitativo aos pontos do corredor.

  Pontos com códigos de item do quantitativo são utilizados para extrair quantidades lineares de materiais como defensas e meio-fio.

• Contagem detalhada: para extrair quantidades detalhadas de um determinado item, aplique códigos de itens do quantitativo aos pontos do corredor e utilize uma fórmula para calcular a quantidade a partir do comprimento da linha do recurso.
  Nota:

  Você irá aprender como criar e aplicar fórmulas de itens do quantitativo no Exercício 6: Trabalhar com fórmulas de itens do quantitativo.

Este exercício continua a partir do Exercício 3: Atribuir códigos de itens do quantitativo a peças de rede de tubulação.

Criar um estilo do conjunto de códigos

1. Abra o Quantities-4.dwg, que está localizado na pasta de desenhos dos tutoriais.

   Este desenho contém um terreno comercial, que consiste em um perímetro de construção, um estacionamento e ruas de acesso.

2. Em Toolspace, na guia Configurações, expanda as coleções GeralEstilos de múltiplos propósitosEstilos do conjunto de códigos. Clique com o botão direito em Todos os códigos. Clique em Copiar.
3. Na caixa de diálogo Estilo do conjunto de códigos, na guia Informações para Nome, insira Quantidades de corredor.
4. Na guia Códigos, em Vínculo, na linha Base, clique em .
5. Na categoria Favoritos, selecione ID do item do quantitativo30202-0600.
6. Clique em OK.
7. Repita as etapas 4 a 6 para aplicar códigos de itens do quantitativo aos seguintes vínculos:
   • Pave: 40920-1000
   • Pave1: 40930-0200
   • Pave2: 40310-3300
   • Sub-base: 30202-0800
8. Repita as etapas 4 a 6 para aplicar códigos de itens do quantitativo ao seguinte Ponto:

   Top_Curb: 60902-0800

9. Clique em OK.

Aplicar o novo conjunto de códigos ao corredor e à montagem

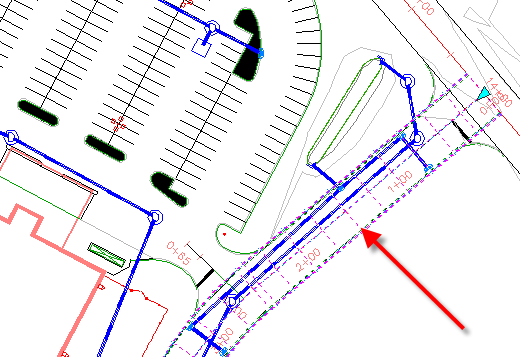

1. No desenho, selecione o corredor da estrada lateral. Clique com o botão direito do mouse. Clique em Propriedades.

2. Na paleta Propriedades, em Dados, para Nome do estilo do conjunto de códigos, selecione Quantidades de corredor.
3. Pressione Esc.
4. No desenho, selecione a linha base da montagem do corredor. Clique com o botão direito do mouse. Clique em Propriedades.
5. Na paleta Propriedades, em Dados, para Nome do estilo do conjunto de códigos, selecione Quantidades de corredor.
6. Pressione Esc.
7. Recrie o corredor.

Para continuar com este tutorial, vá para Exercício 5: Trabalhar com relatório de quantidades.
