Exercício 6: Criar um estilo de legenda que faz referência a outro objeto

Neste exercício, você usará o componente de texto de referência para criar um único estilo de legenda que anota dois objetos de diferentes tipos.

O componente de legenda Texto de referência é utilizado para anotar vários tipos de objetos com uma única legenda. É possível inserir referências a superfícies, perfis, lotes, e alinhamentos. Cada componente de texto de referência pode consultar fazer referência a um objeto do Autodesk Civil 3D. Se você precisar que um estilo de legenda faça referência a vários objetos, crie um componente de texto de referência separado para cada objeto referenciado.

Neste exercício, você irá criar um estilo de legenda que exibe a estaca do alinhamento e a elevação da superfície em cada ponto de geometria horizontal.

Este exercício continua a partir do Exercício 5: Alterar um estilo de legenda.

Criar um estilo de legenda que faz referência a outro objeto

    Nota:

    Este exercício usa o Labels-5c.dwg com as modificações feitas no exercício anterior.

  1. Em Toolspace, na guia Configurações, expanda a coleção AlinhamentoEstilos de legenda EstacaPonto da geometria. Clique com o botão direito em Perpendicular com a marca e a linha. Clique em Copiar.
  2. Na caixa de diálogo Compositor de estilo de legenda, na guia Informações em Nome, insira Elevação de superfície na estaca do alinhamento.
  3. Clique na guia Layout.

    É possível utilizar esta guia para criar e editar componentes de estilo de legenda. Você irá modificar a linha existente e os componentes do ponto de geometria e criar dois novos componentes de legenda para o novo estilo de legenda. O primeiro componente exibirá a elevação da superfície e o segundo componente exibirá a estaca do alinhamento.

  4. Em Nome do componente, selecione Linha. Especifique os seguintes parâmetros:
    • Ponto inicial do componente de âncora: Marca
    • Ponto inicial do ponto de âncora: Meio central
    • Comprimento: 15.00 mm
  5. Em Nome do componente, selecione ponto e estaca da geometria. Especifique os seguintes parâmetros:
    • Componente de âncora: Linha
    • Ponto da âncora: Extremidade
    • Anexação: Meio esquerdo
    • Deslocamento X: 2.00 mm
  6. Clique na seta próxima à Clique em Texto de referência.

    Um componente de legenda de texto de referência faz referência a outros tipos de objetos no desenho, em vez de ao tipo de objeto que você está legendando. Neste caso, o componente de texto de referência fará referência a um objeto de superfície.

  7. Na caixa de diálogo Selecionar tipo, selecione Superfície. Clique em OK.
  8. Na caixa de diálogo Compositor de estilo de legenda, especifique os seguintes parâmetros:
    • Nome: Elevação
    • Componente de âncora: Ponto da geometria e da estaca
    • Ponto da âncora: Inferior esquerdo
    • Anexo: Superior esquerdo
  9. Em Texto, na linha Conteúdo, clique na célulaValor. Clique em .
  10. Na caixa de diálogo Editor do componente de texto, no painel de visualização, substitua Texto da legenda por EL:. Em Propriedades, selecione Elevação de superfície . Clique em para mover a propriedade Elevação de superfície para o painel de visualização.

    O bloco de propriedade no painel de visualização deve ter este aspecto:

    EL:<[Elevação de superfície(Um|P3|RN|AP|Sn|OF)]>

  11. Clique em OK.
  12. Na caixa de diálogo Compositor de estilo de legenda, clique na guia Geral. Defina a propriedade Inverter as âncoras com o texto para Verdadeiro.

    O uso desta configuração assegura que quando as legendas forem invertidas para manter a legibilidade da planta, elas serão exibidos como imagens espelhadas das legendas originais.

  13. Na caixa de diálogo Compositor de estilo de legenda, clique em OK.

Para aplicar o estilo da legenda que faz referência a outro objeto

  1. No desenho, efetue o pan para a intersecção do alinhamentos da Main Street e da East Street.
  2. Clique na guiaAnotar painel Legendas e tabelas menu Adicionar legendasAlinhamentoAdicionar/editar legendas de estaca. Clique em uma das legendas da estaca no alinhamento da East Street.
  3. Na caixa de diálogo Legendas de alinhamento, especifique os seguintes parâmetros:
    • Tipo: Pontos de geometria
    • Estilo de legenda de ponto da geometria: Elevação de superfície na estaca do alinhamento
  4. Clique em Adicionar.
  5. Na caixa de diálogo Pontos da geometria, clique para limpar todas as caixas de seleção. Marque a caixa de seleção Início do alinhamento. Clique em OK.
  6. Na caixa de diálogo Legendas de alinhamento, clique em OK.
  7. Arraste a legenda para limpar a localização, se necessário.

    Observe que a legenda é adicionada ao alinhamento, mas o valor de elevação é exibido como ???. Estes caracteres são exibidos porque você não associou uma superfície ao componente Elevação.

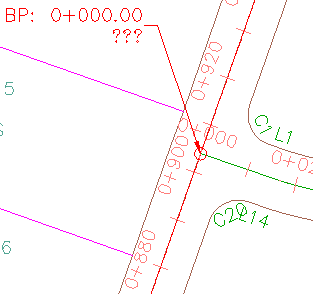

    Estilo de legenda que faz referência a um alinhamento e a uma superfície, com nenhuma superfície associada à legenda

  8. Ctrl+clique a elevação da superfície na legenda da estaca do alinhamento. Clique com o botão direito do mouse. Clique em Propriedades de legendas.
  9. Na paleta Propriedades, em Objetos de texto de referência, clique na célula à direita da Elevação da superfície na estaca do alinhamento . Clique na lista suspensa e selecione o nome da superfície que aparece na lista.

    Examine a legenda. A elevação da superfície na intersecção dos alinhamentos será exibida.

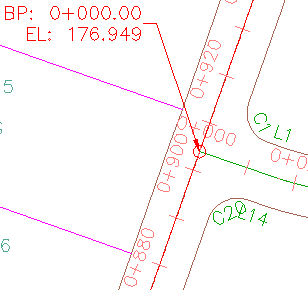

    Estilo de legenda que faz referência a um alinhamento e a uma superfície

  10. Pressione Esc para cancelar a seleção da legenda.

Para continuar para o próximo tutorial, vá para Usar expressões em legendas.
