Neste exercício, você aprenderá diversas maneiras de alterar estilos de legenda.
Dependendo do tipo de legenda que precisar ser alterado e quantos legendas daquele tipo de legenda são necessárias alterar, é possível alterar estilos de legenda nos seguintes níveis:
- Objetos de legenda única, incluindo curva de alinhamento e legendas de tangência.
- Grupos de objetos de legenda, incluindo estaca do alinhamento e legendas de ponto da geometria.
- Objetos de legenda individuais que fazem parte de um grupo, como uma legenda de estaca do alinhamento único.
- Objetos legendados individualmente na vista em lista Prospector, incluindo lotes, pontos e objetos de rede de tubulação.
Consulte o Exercício 1: Criar uma tabela de área de lote para obter informações sobre como alterar estilos de legenda de área de lote utilizando a vista em lista Prospector.
Este exercício continua a partir do Exercício 4: Alterar o estado arrastado de uma legenda.
Alterar o estilo de legenda de um único objeto de legenda
- Efetue o pan e aumente o zoom na área no final do cul-de-sac da West Street.
- Clique na legenda vermelha de curva entre as estacas 0+200 e 0+220 na West Street.
Alças são exibidas na legenda de curva, mas nenhuma outra legenda é selecionada. Esta legenda é um objeto único de legenda que não faz parte de um grupo de legendas.
- Clique com o botão direito do mouse na legenda. Clique em Propriedades.
- Na paleta Propriedades, na lista Estilo de legenda de curva, observe que é possível selecionar um Estilo de legenda de curva geral. Estilos gerais podem ser aplicados às legendas de linha e curva que anotam o alinhamento, o perfil, ou segmentos de lote. Selecione Estilo de legenda de curva geral
Somente raio. O estilo de legenda de curva individual é alterada, mas as legendas de curva restantes no cul-de-sac não são afetadas.
- Pressione Esc para cancelar a seleção da legenda.
Estilo modificado da legenda de curva
Este exercício usa o Labels-5a.dwg com as modificações feitas no exercício anterior, ou é possível abrir o Labels-5b.dwg na pasta de desenhos de tutoriais.
Alterar o estilo de legenda de um grupo de objetos de legenda
- Clique na legenda da estaca 0+220.
Alças são exibidas em todos os legendas de estaca, indicando que a legenda de estaca 0+220 é parte do grupo de legenda de estaca.
- Clique com o botão direito do mouse na legenda. Clique em Propriedades.
- Na paleta Propriedades, na lista Estilo de legenda da estaca principal, selecione Paralelo à marca.
O estilo da legenda é alterado para todos as principais legendas de estaca na West Street.
- Pressione Esc para cancelar a seleção das legendas da estaca principal.

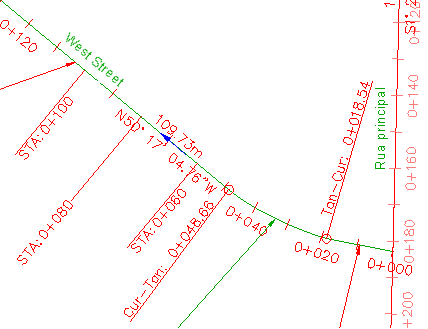

Estilo do grupo de tipos de legenda de estaca principal alterado
Alterar o estilo de legenda de um objeto de legenda individual que faz parte de um grupo
- Ctrl+clique em uma legenda da estaca 0+060.
Uma alça aparece somente na legenda 0+060. As outras legendas principais de estaca não estão selecionadas.
- Clique com o botão direito do mouse na legenda. Clique em Propriedades.
- Na paleta Propriedades, na lista Estilo de legenda da estaca principal, selecione Perpendicular à linha.
O estilo da legenda muda somente para a legenda da estaca 0+060. O restante das legendas de estaca principais na West Street mantêm seu estilo atual.
- Pressione Esc para cancelar a seleção da legenda.
Principal estilo de tipo de legenda de estaca alterado: STA: 0+060 somente
Para continuar com este tutorial, vá para Exercício 6: Criar um estilo de legenda que faça referência a outro objeto.
