Exercício 2: Usar um estilo de legenda secundário

Neste exercício, você irá criar um estilo de legenda secundário que obtém suas configurações padrão de um estilo de legenda existente ou principal.

Nos passos seguintes, você irá criar um estilo secundário de legenda de alinhamento existente e alterar algumas das propriedades de estilo de legenda secundário. Você irá examinar os resultados e substituir algumas das propriedades de estilo secundárias pelas do estilo de legenda principal.

Este exercício continua a partir do Exercício 1: Criar um estilo de legenda.

Criar um estilo de legenda secundário

    Nota:

    Este exercício usa o Labels-5a.dwg com as modificações feitas no exercício anterior.

  1. Efetue o pan para a estaca 0+080 no alinhamento da West Street.
  2. Ctrl+clique na legenda da estaca 0+080. Clique com o botão direito do mouse. Clique em Propriedades de legenda.
  3. Na paleta Propriedades, na guiaProjeto, clique no valor para Estilo principal da legenda da estaca. Selecione Criar/editar a partir da lista.
  4. Na caixa de diálogo Estilo de legenda, altere o estilo para Perpendicular à linha.
    Nota:

    Certifique-se de selecionar Perpendicular à linha e não perpendicular à marca.

  5. Clique na seta próxima à Clique em Criar secundário da seleção atual.
  6. No Compositor de estilo de legenda, na guiaInformações, altere o nome do estilo de Perpendicular à linha [secundário] para Ênfase na estaca.
  7. Na guiaLayout, em Nome do componente, selecione Estaca .
  8. Em Texto especifique os seguintes parâmetros:
    • Altura do texto: 5.00mm
    • Anexo: Meio esquerdo
  9. Clique em OK duas vezes.

    A estaca será então exibida em texto grande anexado à extremidade da linha. O tamanho e a posição do texto são propriedades do novo estilo, Ênfase em estaca. O conteúdo do texto, a cor e comprimento da linha são propriedades do estilo principal, Perpendicular à linha.

  10. Pressione Esc para cancelar a seleção da legenda.
  11. No desenho, Ctrl+clique na legenda 0+100. Altere o estilo para Perpendicular à linha usando a paleta Propriedades.

    Observe que na coleção de estilos exibida na paleta Propriedades, o novo estilo aparece recuado abaixo do principal. Também é possível visualizar esta colocação em Toolspace, na guiaConfigurações, em AlinhamentoEstilos de legendaEstacaEstaca principalPerpendicular à linha.

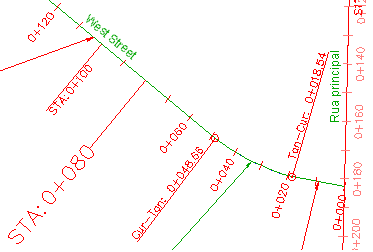

    Estilos de legenda principal (STA: 0+100) e secundário (STA: 0+080)

    Observe que, no desenho, as legendas de texto STA: 0+080 e STA: 0+100 são de diferentes tamanhos e o texto e a linha são alinhados de maneira diferente. Um estilo secundário compartilha suas propriedades básicas com o estilo principal a partir da qual foi criado. Se um valor de propriedade sofrer alterações no estilo principal, a alteração também será aplicada ao estilo de secundário. Se um valor de propriedade sofrer alterações no estilo secundário, o estilo principal não será afetado.

    Ao criar um estilo secundário, você criou a exibição de estaca que você precisa, sem afetar outras partes do desenho. Se você tivesse alterado as propriedades do estilo principal, elas teriam alterado automaticamente a aparência de quaisquer outras estacas usando esse estilo.

    Em seguida, você definirá o estilo principal para substituir a configuração de texto no estilo secundário.

Substituir o estilo de legenda secundário

  1. Em Toolspace, na guiaConfigurações, expanda as coleções AlinhamentoEstilos de legendaEstacaEstaca principais.
  2. Clique com o botão direito em Perpendicular à linha. Clique em Editar.
  3. Na caixa de diálogo Compositor de estilo de legenda, clique na guiaResumo.
  4. Expanda a propriedade Componente 1.
  5. Na linhaTexto: altura do texto, clique na coluna Substituir secundário.

    Na coluna Substituir secundário, é exibido, indicando que a propriedade anteriormente independente do secundário foi substituída pela principal.

  6. Clique em OK.

    Observe que as legendas agora usam o mesmo tamanho do texto. O texto da legenda STA: 0+080 agora tem o mesmo tamanho que a legenda STA: 0+000 porque a altura do texto do estilo principal substituiu a do estilo secundário. O alinhamento da linha ainda é diferente porque o ponto de anexação de texto do estilo secundário não foi substituído.

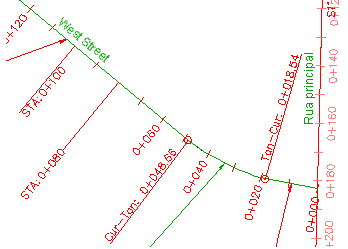

    Estilos de legenda principal (STA: 0+100) e secundário (STA: 0+080), com o tamanho de texto secundário substituído pelo principal

Para continuar com este tutorial, vá para Exercício 3: Controlar a aparência da legenda usando camadas.
